안녕하세요 환경안전기술원입니다!
저번 유해위험방지계획서 포스팅에 이어
남아있는 유해위험방지계획서 작성요령에 대해 알아보려고 합니다.
▼[13개 대상 업종 1] 보러 가기▼
https://ulsansafety.tistory.com/5260
제조업 유해위험방지계획서 작성요령 01
안녕하세요 환경안전기술원입니다! 오늘은 13개 대상 업종의 유해위험방지계획서 작성요령에 대해 포스팅해보도록 할게요(●'◡'●) 유해위험방지계획서 산업안전보건법 제42조에 따른 생산 공
ulsansafety.tistory.com
05 공정 배관·계장도
공정의 정상 운전, 비상운전, 시운전 및 운전 정지 시에 필요한 모든 공정 장치, 동력 기계, 배관, 공정제어 및 계기등을 표시하고 이들 상호 간에 연관관계를 나타내 주며 상세 설계, 건설, 변경, 유지 보수 및 운전을 하는 데 기본이 되는 도면으로서, 공정 설계 개념을 파악하는데 필요한 기본적인 제조공정 개요와 공정 흐름, 공정제어의 원리, 제조설비의 종류, 기본 사양 등이 표현되어야 하는데요!
안전보건기준에 관한 규칙 별표 1의 위험 물질을 취급하는 배관에 해당하는 경우에만 작성하시면 됩니다.
06 설비 및 기계 목록표
① 기재 대상: 동력으로 구동되는 모든 기계 및 고정설비에 대하여 작성합니다.
|
동력기계류
|
원심기, 펌프류, 압축기류, Fan류, 교반기류, 컨베이어, 원심기 등
|
|
고정설비류
|
저장탱크, 열교환기, 압력용기 등
|
|
하역운반기계류
|
지게차, 화물자동차 등
|
② 설비·기계 번호 : P&ID 도면상의 장치 번호 기계 배치도 상의 번호 또는 작업장 내 고유번호 등을 기재합니다. 특별한 번호가 없을 시에는 일련번호를 기재하도록 합니다.
③ 기계류 명세
|
펌프류
|
용량(㎥/hr) x 토출압력(MPa) x 분당회전수(RPM)
|
|
압축기류
|
|
|
Fan 류
|
|
|
교반기
|
임펠러 반경(cm) x 분당회전수
|
|
양중기
|
정격하중(ton) x 양정(m) xSPAN(m) x 주행거리(m)
|
|
저장용기류
|
용량(㎥), 직경(mm) x 높이(mm)
|
④ 주요 재질: KS/ASTM 재질 기호로 기재합니다.
⑤ 소음치: 실제 작업 시 근로자에게 노출되는 예상 소음치를 기재합니다.
⑥ 방호장치의 종류: 방호장치 및 안전장치 등을 기재하시면 되는데요. 회전기계, 프레스 등은 덮개, 울, 동력 차단 장치 등 방호장치의 종류를 기재하여야 합니다. 또한 펌프 및 압축기류는 안전밸브 설치 여부를 기재하셔야 합니다.
|
양중기
|
과부하방지장치, 권과방지장치, 비상정지스위치, 스토퍼
|
|
원심기, 분쇄기
|
덮개, 울, 내용물을 꺼낼 때 운전정지장치 등
|
|
컨베이어
|
이탈 및 역주행 방지 장치, 비상정지장치 등
|
|
지게차
|
전조등 및 후미등, 좌석 안전벨트 등
|
|
소음발생원
|
흡음 시설, 방진시설, 격벽 설치 등 소음 차단설비
|
⑦ 비고란: 안전 인증 대상 품목 여부를 기재합니다.
07 기계·설비의 배치도
기계·설비 배치도를 각 기계·설비 간의 거리, 설치 높이 등을 축척에 의해 표시해 주시면 됩니다.
① 사업장 내의 공정 설비 및 기계, 제어실, 사무실, 휴게실, 창고, 저장탱크, 하역 설비 등이 포함된 전체 배치 도면 및 기계설비 배치 도면
-작업 동선 및 안전통로 확보 상태를 표시하고, 각 기계 장치류의 Elevation 및 각 기계 장치류의 보수 및 유지 공간을 표시합니다.
-기존 시설이 있을 경우에는 기존, 신규 표시를 해주셔야 합니다.
② 근로자 작업 위치와 지게차 등 운반설비 운행 위치
-근로자의 작업이나 보행 위치와 운행 통로를 구분하여야 하며, 근로자와 운반 설비가 혼재 작업 시에 안전조치를 표시해야 합니다.
③ 주요 설비의 조작 위치 적정성
-시야 확보 용이성
-접근 용이성
-소음 노출 여부 (차음 설비 필요성 검토)
08 기계·설비의 개요
해당 설비 및 기계에 대한 용도 등을 설명하고, 설비 및 기계별 작업별 안전보건 대책을 작성합니다.
또한 작업지휘자 지정 여부, 작업계획서 작성 여부, 제한속도의 지정 여부, 안전보건 표지판 게시 여부를
작성해 주시면 됩니다!
09 안전밸브 및 파열판 명세
|
계기 번호
|
P&ID 상의 Tag Number를 기입합니다.
|
|
내용물
|
화학물질의 종류를 기입합니다.
|
|
상태
|
액체, 기체 또는 액체+기체로 기입합니다.
|
|
배출 용량
|
안전보건규칙 제265조에 따른 작동 원인별 소요 분출량 중 가장 큰 값을 기입합니다.
|
|
노즐 크기
|
안전밸브가 설치되는 장치 및 설비의 번호를 기입합니다.
|
|
보호할 기기의 번호
|
안전밸브가 설치되는 장치 및 설비의 번호를 기입합니다.
|
|
보호할 기기의
운전 압력 및 설계압력 |
보호할 기기의 운전 압력, 설계압력과 일치하게 기입합니다.
|
|
설정 압력
|
안전밸브 설정을 기입합니다.
|
|
정밀도
|
 |
|
배출구 연결 부위
|
Flare Stack, 흡수탑, 대기 방출 등을 기입합니다.
(※안전밸브가 동작하여 인화성 물질이 대기로 방출되는 경우 주변의 전기 스파크 등의 에너지원으로부터 점화되는 것을 예방하기 위한 대책 검토가 필요합니다!)
|
|
비고
|
안전밸브의 작동 원인인 냉각수 차단, 전기 공급 중단, 화재, 열팽창 등을 기재하고 안전밸브의 형식인 일반형, 벨로우즈형, 파일럿 조작형을 기입합니다.
|
10 전기 단선도 및 접지 계획 등 전기 관련 도면
기존 전기 설비 시공도면을 제출하시면 됩니다. 다만 접지 도면의 경우에는 엑셀 또는 수기로 표시하여 작성이 가능합니다.
전기 단선도
수전설비의 책임 분기점부터 저압 변압기 후단의 부하 설비 까지가 범위입니다.
|
전기 단선도에 포함할 내용
|
||
|
|
작성 시 고려 사항
|
||
|
① 변압기의 종류, 정격, 결선 방법, 접지방식의 적정성
② 비상 전원이 필요한 부하의 누락 여부 및 비상 발전기 용량 산정의 적정성 |
||
|
비상 전원 설치 대상
|
||
|
① 비상 발전기 공급 부하 검토
② 자동 충전기 공급 부하 : DC 100V, 30분 이상
③ 무정전 전원 공급 부하
|
접지 계획
|
접지 계획에 포함될 내용
|
||
|
① 접지 시방서
② 접지 배치도 접지 시방서 상의 접지 수량, 접지선 굵기 등과 일치합니다. |

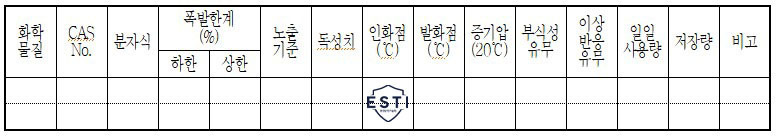

11 유해·위험 물질 목록표
|
기입 대상 물질
|
제출 대상 설비에서 저장, 제조 또는 취급하는 모든 유해·화학물질을 표시합니다.
|
|
분자식
|
구조식 또는 분자식을 기입합니다. (혼합물인 경우에는 성분 또는 탄소의 개수를 기입합니다.)
|
|
폭발 한계
|
대기 중에서 폭발 상·하한치를 기입합니다.
|
|
노출 기준
|
시간 가중평균 농도(TWA)를 기재합니다. (ppm 또는 mg/㎥)
※농도(mg/㎥)=농도(ppm) xMW(분자량/24.5)
|
|
독성치
|
|
|
증기압
|
20℃에서의 증기압을 기입합니다. (mmHg)
|
|
부식성 유무
|
부식성 유무에 따라 있으면 "O" 없으면 "X"로 표시합니다.
|
|
이상 반응 유무
|
이상 반응이 있는 경우 이상 반응을 일으키는 물질과 그 조건을 기입합니다.
|
|
일일 사용량
|
해당 설비에서 하루 동안 취급할 수 있는 최대량을 기입합니다.
|
|
저장량
|
유해화학물질의 최대 저장량을 기입합니다.
|
|
비고
|
유해 위험 물질 목록표와 물질안전보건자료의 일치 여부 등을 기재합니다.
|
12 유해·위험 물질의 안전보건 자료
「유해 위험 물질 목록표」에 기재된 물질에 대한 물질안전보건자료를 제출하시면 됩니다.
13 방폭·전기/계장 기계·기구 선정 기준
① 전기/계장 기계·기구명에는 전동기, 계측 장치 및 스위치 등 폭발 위험 장소 내에 설치될 모든 전기/계장 기계 기구를 품목별 또는 공정별,로 기입합니다.
② 폭발 위험 장소 작성 대상은 인화성 액체의 증기 또는 가연성 가스 등을 제조하거나 취급 또는 사용하는 장소 및 인화성 고체를 제조하거나 사용하는 장소를 기입합니다.
③ 선정 기준은 폭발 위험 장소의 종별에 따른 법적 기준에 적합한 방폭 구조를 갖춘 것으로서, 해당 장소에서 취급 물질 중 발화온도가 가장 낮은 물질의 발화온도보다 낮은 온도 등급의 방폭전기기계 기구를 선정해야 합니다.
14 폭발 위험 장소의 구분
폭발위험장소의 구분도 작성은 KS C IEC 60079-10을 참고하셔서 작성하시면 됩니다.
15 환기장치 개요
① 발생원에는 유해 물질 발생 설비를 기재하고
② 유해 물질 종류에는 유해가스명 또는 분진 명 등을 기재합니다.
③ 후드 제어 풍속에는 발생원에서 후드 입구로 흡입되는 풍속을 기재하고
④ 배기 및 처리 순서에는 유해 물질 발생에서부터 처리, 배출까지의 모든 설비를 순서대로 기재합니다.

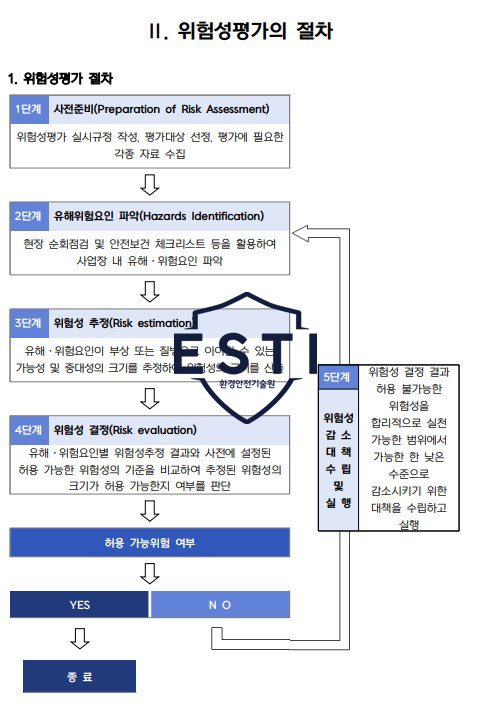

16 유해·위험요인 평가
유해위험요인평가(위험성평가)는 업종별 또는 설비별로 다양한 사례가 제공되는
공단의 위험성평가 지원 시스템을 활용할 경우 보다 쉽게 작성하실 수 있는데요.
제조 공정 및 설비에 대한 위험성 평가 보고서를 공정상에 잠재하고 있는 위험을
그 특성별로 구분하여 다음 사항을 포함 후 작성하시면 됩니다.
|
안전성 평가의 목적
|
|
제조 공정 및 설비의 위험 특성
|
|
안전성 평가 결과에 따른 잠재 위험의 종류
|
|
안전성 평과 결과에 따른 재해 빈도 최소화 대책
|
|
안전성 평가 기법에 의한 평가보고서
|
|
안전성 평가 수행자 등
|
위험성평가 기법은 4M 분석기법, 체크리스트기법, 위험과 운전 분석 기법 등
해당 제조공정 또는 설비 특성에 맞게 사업장 스스로 선정하시되
한국산업안전공단 기술 지침 중 위험성 평가 기법에 관한 사항을 규정한 기준을 참조하시면 될 것 같습니다.
17 비상시 긴급 운전 정지 및 응급조치에 관한 사항
사업장 내 유해 위험 물질의 누출, 화재, 폭발 등으로 인해
사업장 내의 근로자에게 즉시 피해를 주거나 사업장 인근 지역에 피해를 줄 수 있는 사고로서,
산업안전보건법에 따른 중대재해, 중대산업사고 및 사회적 물의를 야기하는 사고나, 산업재해자, 정전, 설비 운전 정지 및 작동 이상 등의
비상 상황이 발생할 경우에 대비하여 위기 상황별 대응 조치 계획을 작성하셔야 하는데요.
작성 내용은 다음과 같습니다.
|
비상 상태 발생 시 설비 운전 정지 절차
|
|
비상경보, 대피, 재해자 응급조치
|
|
공정 또는 설비의 복구 및 재운전 절차
|
|
비상조치 요령 교육 조치 절차
|
|
비상 훈련 실시 계획
|
유해위험방지계획서 작성요령에 대한 포스팅이 끝이 났는데요!
2편으로 나누어 작성할 만큼 내용이 많고, 복잡하다는 것을 알 수 있었습니다.
유해위험방지계획서를 작성하셔야 하는 사업주분들께서는
저희 환경안전기술원에 의뢰해 주시면 언제든지 컨설팅을 도와드리겠습니다!
더 궁금하신 사항이나 관련 문의는
아래 배너 확인 후 전화 또는 홈페이지 문의 부탁드립니다!
