리프팅 지그, 중량물 지그의 안전성 시험 및 비파괴 시험

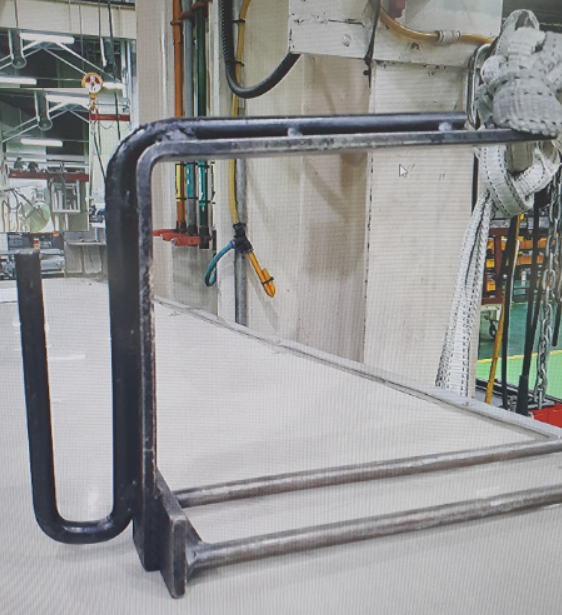

작업의 효율성을 위해 인증받은 달기구를 사용하지 않고 자체제작한 달기구를 사용하기도 합니다. 이번 포스팅에서는 리프팅 지그, 중량물 지그의 안전성 시험 및 비파괴 시험 방법에 대해 질의 회시 받은 내용을 공유하겠습니다.

리프팅 지그, 중량물 지그의 안전성 시험 및 비파괴 시험

 1   사고사례



출처 : KOSHA

가용접된 리프팅지그가 파단되면서 낙하

재해 발생 과정	• 터빈발전기 부속 부품인 스팀 밸브의 상부 헤더와 리프팅 지그를 가용 접한 후 크레인으로 권상하여 상부 헤더를 케이싱에 세팅하기 위해 작업자 2명이 매달린 상부 헤더 밑에서 터빈발전기 케이싱 하부를 점검하던 중 각 용접된 러그 용접 부위가 파단되면서 낙하하여 협착 사망한 재해임.
재해 발생 과정	• 부적절한 달기고 제작·사용 • 중량물 권상우 근로자 출입 금지 미조치
재해 예방대책	• 스팀 밸브의 상부 헤더 4개의 모서리에 충분한 강도의 섬유 로프를 걸고 하중의 분포도를 고려하여 줄 걸이 용구의 강도와 길이가 적합한 것을 사용하여야 함. • 섬유 로프를 이용한 중량물 취급, 운반 작업 시는 작업 전 섬유 로프의 사용하중 및 체결 방법 상태, 작업조건 등을 고려하여 적합 여부를 점검하고, 섬유 로프 절단에 따른 중량물 낙하 위험이 없도록 작업 전 점검을 철저히 하여야 함. • 중량물 낙하 우려 지역에서는 근로자의 작업 및 출입을 금지하여야 함.

 2   법규

제163조(와이어로프 등 달기구의 안전계수)

① 사업주는 양중기의 와이어로프 등 달기구의 안전계수(달기구 절단하중의 값을 그 달기구에 걸리는 하중의 최대값으로 나눈 값을 말한다)가 다음 각 호의 구분에 따른 기준에 맞지 아니한 경우에는 이를 사용해서는 아니 된다.
1. 근로자가 탑승하는 운반구를 지지하는 달기와이어로프 또는 달기체인의 경우: 10 이상
2. 화물의 하중을 직접 지지하는 달기와이어로프 또는 달기체인의 경우: 5 이상
3. 훅, 샤클, 클램프, 리프팅 빔의 경우: 3 이상
4. 그 밖의 경우: 4 이상
② 사업주는 달기구의 경우 최대허용하중 등의 표식이 견고하게 붙어 있는 것을 사용하여야 한다.

제168조(변형되어 있는 훅·샤클 등의 사용금지 등)

① 사업주는 훅ㆍ샤클ㆍ클램프 및 링 등의 철구로서 변형되어 있는 것 또는 균열이 있는 것을 크레인 또는 이동식 크레인의 고리걸이용구로 사용해서는 아니 된다.
② 사업주는 중량물을 운반하기 위해 제작하는 지그, 훅의 구조를 운반 중 주변 구조물과의 충돌로 슬링이 이탈되지 않도록 하여야 한다.
③ 사업주는 안전성 시험을 거쳐 안전율이 3 이상 확보된 중량물 취급용구를 구매하여 사용하거나 자체 제작한 중량물 취급용구에 대하여 비파괴시험을 하여야 한다.



 3   질의 회시

 질의
중량물 취급용 지그 안전성시험 절차와 방법 문의
안녕하십니까? 국가 안전보건을 위해 노고가 많으십니다.

산업안전보건 기준에 관한규칙
제168조(변형되어 있는 훅·샤클 등의 사용금지 등)
② 사업주는 중량물을 운반하기 위해 제작하는 지그, 훅의 구조를 운반 중 주변 구조물과의 충돌로 슬링이 이탈되지 않도록 하여야 한다.
③ 사업주는 안전성 시험을 거쳐 안전율이 3 이상 확보된 중량물 취급용구를 구매하여 사용하거나 자체 제작한 중량물 취급용구에 대하여 비파괴시험을 하여야 한다.



질의1 168조 3항에 대한 문의입니다.
먼저 안전성 시험을 거쳐 안전율이 3 이상 확보된 중량물 취급용구를 구매하여 사용하거나~ 의 법조문에 대한 문의입니다. 안전성 시험에 대한 절차와 방법에 대해 질의합니다.

질의2
168조 3항 후단부 문구에 대해 질의합니다. 자체 제작한 중량물 취급용구에 대하여 비파괴시험을 하여야 한다. 법 조문에 대해서 자체 제작한 중량물 취급 공구에 대해서 비파괴시험만 하면 사용이 가능한 것인가요? 이 경우 안전율 3이상 확보를 하지 않아도 되는 것인지 문의드립니다. '사용하거나'는 OR의 개념으로 해석이됩니다.


 회시
귀하께서 질의하신 산업안전보건기준에 관한 규칙 제168조의 내용은
1. 취급용구를 구매하는 경우 : 제조자 또는 판매자가 시험기관을 통해 안전율이 3이상 확보되도록 산정된 적재하중을 표기한 취급용구를 구매하여 적재하중 이내에서 사용
2. 사용자가 자체 제작하는 경우 : 사용자가 제작한 취급용구에 대하여 비파괴 검사를 통해 결함여부 확인
또한 동규칙 제163조(와이어로프 등 달기구의 안전계수)제1항에서는 아래 각호와 같이 안전계수를 정하고 있습니다.
2. 화물의 하중을 직접 지지하는 달기와이어로프 또는 달기체인의 경우: 5 이상
3. 훅, 샤클, 클램프, 리프팅 빔의 경우: 3 이상
4. 그 밖의 경우: 4 이상
따라서 사용자가 자체 제작하는 경우에도 안전계수를 3이상 확보하도록 정하고 있으며, 시험방법 등은 인장강도 등에 대한 시험이 가능한 기관을 이용하시면 될 것으로 사료됩니다.
<질의회시 2020.02.17 KOSHA 사업총괄본부 052-703-0788>
