자율안전확인신고를 위한 밀링기 대행 과정은?

---

안녕하세요 (주)환경안전기술원입니다! 이번주는 궂은 날씨로 고생많으셨텐데요, 주말도 비로 인한 피해 없으시길 바랍니다.

​금요일 준비한 포스팅은 자율안전확인신고 후기입니다. 경기도 시흥에 위치한 사업장으로 공작기계에 대한 자율안전확인신고가 필요했으니 위험성평가부터 전기안전시험까지, 전문 대행 기관 (주)환경안전기술원의 KCs인증 대행 과정 함께 보시죠!

​



밀링기 안전하게 작업하려면?

○ 가공중에는 보안경을 착용한다. ○ 공작물 설치 시 절삭공구의 회전을 정지시킨다. ○ 상하 이송용 핸들은 사용 후 반드시 벗겨놓는다. ○ 절삭공구 교환시에는 너트를 확실히 체결하고 1분간 공회전 시켜 커터의 이상 유무를 점검한다. ○ 테이블 좌우로 이동하는 기계의 양단에는 재료나 가공품을 쌓아놓지 않는다. ○ 절삭공구에 절삭유를 주유할 때에는 커터 위부터 한다. ○ 방호가드를 설치하고 그 상태가 올바른지 확인한다. ○ 절삭 중에는 테이블에 손을 올려놓지 않는다.

​

위험기계	출장지	설비 목적
공작기계 - 밀링기	경기도 시흥	자동차 부품 가공 목적



​

밀링기 위험성 평가

자율안전확인신고

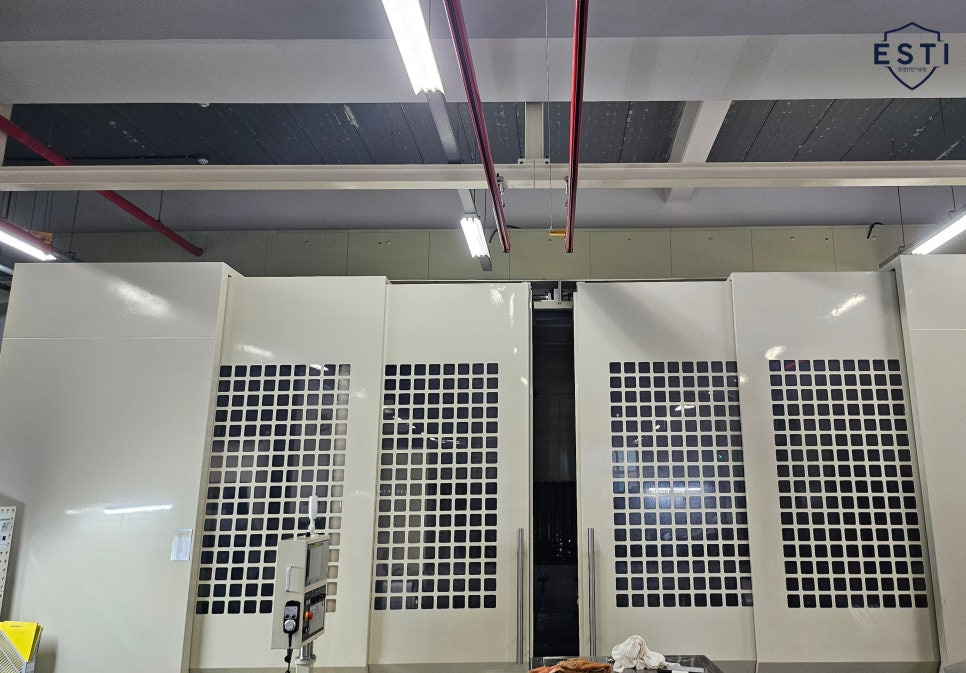

1			밀링기 제작시 사용되는 재료나 강도 등 설계 및 사용조건에 적합한 구조로 설계됨을 확인합니다. 해당 밀링기는 자동밀링기로 사진과 같이 탈락되는 부품과의 충돌에너지를 흡수 할 수 있는 강도의 가드로, 칩 비산에 의한 위험이 없고, 접근 불가능한 밀폐식 구조로 설치되었는데요, 폴리카보네이트 재질의 투시창을 마련해 절삭작업의 관찰이 가능했으며 리미트 스위치의 설치로 함부로 접근할 수 없도록 하는 연동시스템 함께 확인할 수 있었습니다. 추가로 작업영역 내 조명 설치로 300lux 이상의 조도도 확보해두었습니다.

※ 자동 밀링기 방호가드 조건 ​ ① 방호가드가 바닥에 고정되는 경우 최소높이가 1.4m 이상이고 바닥과의 틈새는 300mm 이내일 것 ② 칩, 절삭유 그 밖에 절삭 중인 가공물이 비산되지 않는 구조일 것 ③ 절삭작업에 대한 주기적인 관찰이 필요한 경우에는 가드에 투시창을 설치할 것 ④ 작업영역에 출입하기 위한 도어에는 연동회로를 구성하고 연동회로의 임의해제를 방지하기 위한 조치를 할 것 ⑤ 가동식 가드의 개방으로 인해 조작자에게 위험이 초래되는 경우에는 별도의 잠금장치를 가드에 설치할 것

​

2			연동시스템 리미트 스위치입니다. 도어 개방시 설비가 정지될 수 있는 장치로 위험기계 자율안전확인신고 시 자주 볼 수 있는 방호조치인데요, 해당 장치 설치가 곤란한 경우에는 조작자 캐빈의 설치, 방호울 또는 이와 동등 이상의 방호장치를 마련해야 합니다.



​

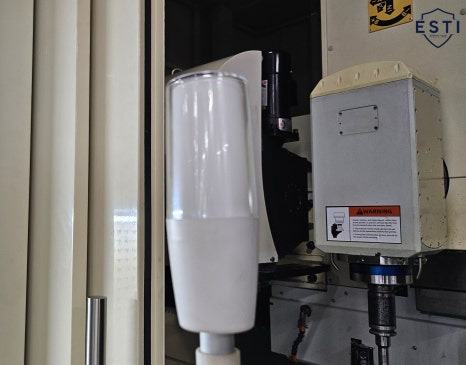

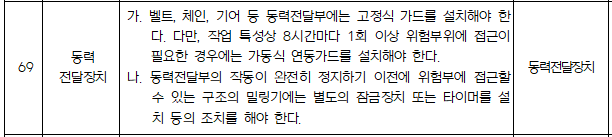

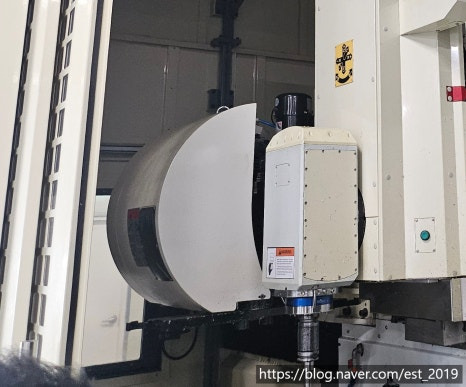

3			모터 구동부의 안전덮개와 경보예고장치입니다. 아래 안전기준과 같이 동력전달부는 고정식가드를 설치해야 하니 자율안전확인신고를 계획하신다면 반드시 설치해두시기 바랍니다. 경고예보장치는 작업자에게 시각적, 청각적 경보를 주는 장치로 기계의 불시기동에 대해 대비할 수 있도록 해주는 방호장치입니다.

​

​

이렇게 전문 컨설턴트가 현장방문을 통해 위험성평가 결과서를 작성하며

설치된 방호장치의 사진과 함께 방호장치 설치내역서를 함께 첨부합니다.

​

​

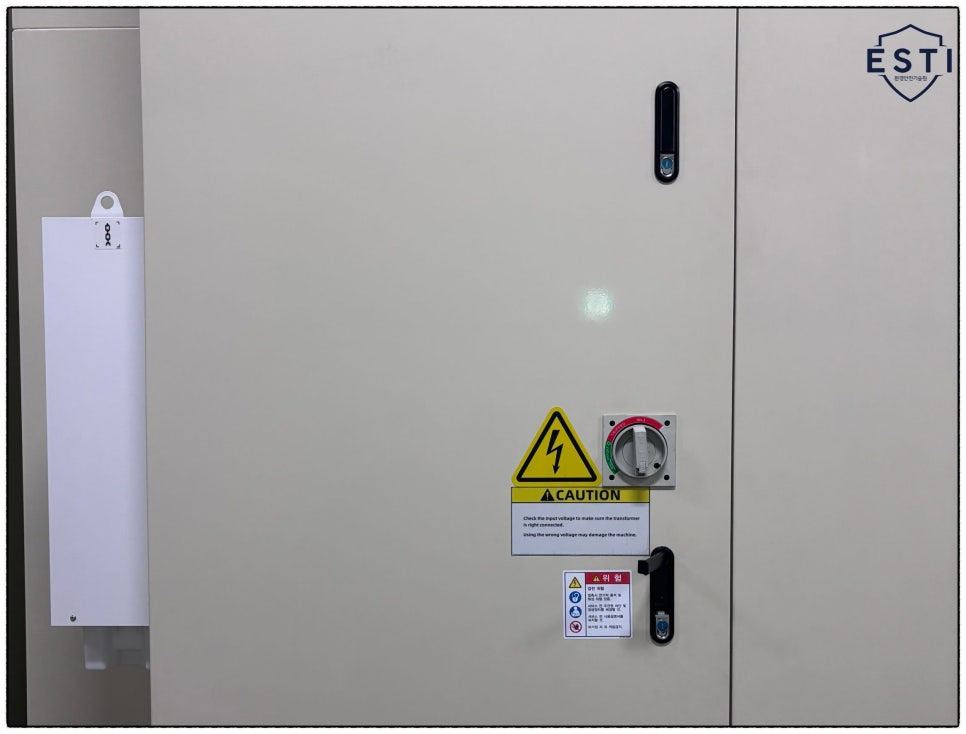

밀링기 전기적 안전요건

자율안전확인신고



​

1. 전기안전시험



⇒ 공작기계의 필수 전기안전시험 항목은 총 네가지로 시험 내용은 아래와 같습니다.

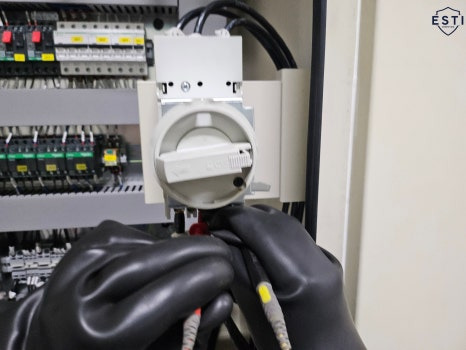

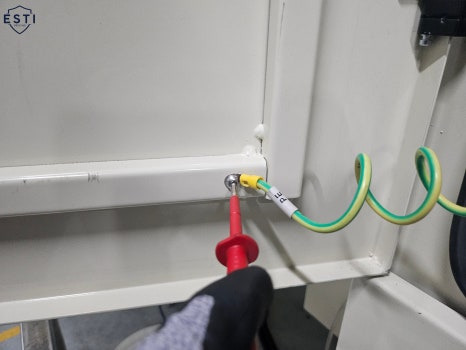

➊ 접지연속성시험			접지선의 단면적에 따른 기준의 최고전압강하값을 초과하지 않음
➋ 절연저항 시험			전원선과 보호본딩회로 사이에 직류전압 500V를 인가해 측정한 값이 1MΩ 이상
➌ 내전압 시험			안전 초저전압 또는 그 이하에서 작동되도록 설계된 선로를 제외한 모든 회로의 도체와 보호본딩회로 사이에 최소 1이상의 시험전압을 인가했을 때 견딜 수 있음
➍ 잔류전압 시험			전원이 차단된 이후 60V 이상의 잔류전압이 있는 노출 충전부는 장비 기능에 영향을 미치지 않는 범위에서 5초 이내에 60V 이하로 전압 하강

​

2. 전자파적합성시험

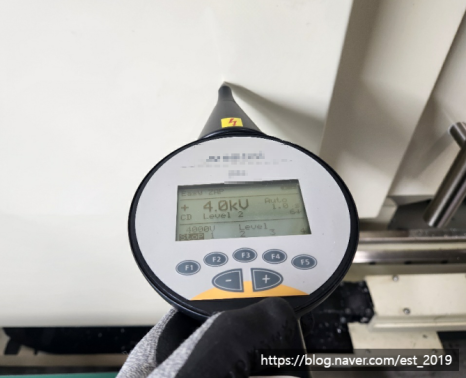

⇒ 밀링기에 의해 발생하는 발생하는 전자파의 간섭을 최소화하고 이러한 전자파에 의한 내성 시험을 통해 기계의 오작동을 방지 및 주파수 보호를 위한 전자파적합성 시험입니다. 정전기 방전 내성시험, 방사성 RF 전자기장 내성 시험, 전기적 빠른 과도현상 내성 시험 등 모두 적합함을 확인했습니다.

​

​







​

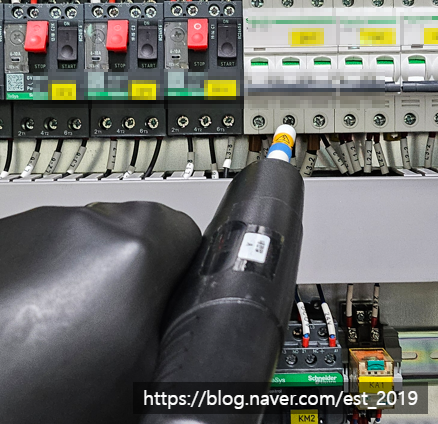

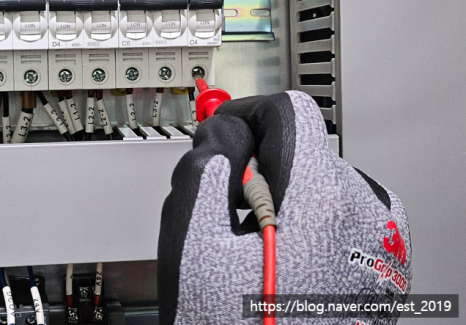

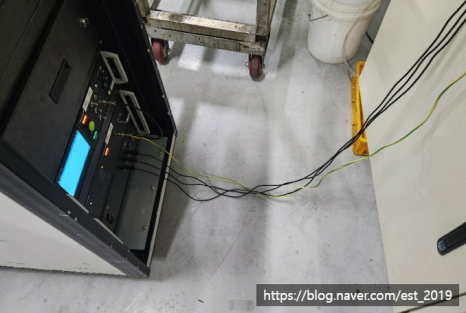

(주)환경안전기술원의 전문 시험원이 전기안전시험 네가지를 실시하고,

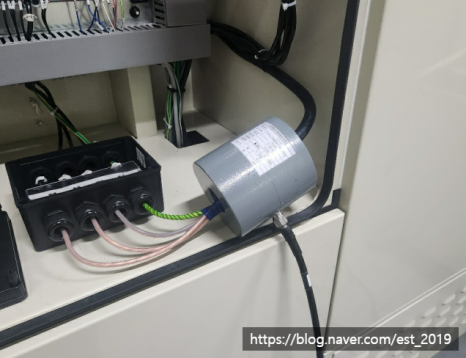

MOU협약을 맺은 전자파적합성시험 기관과 전기안전시험까지 마치며 현장방문을 종료합니다.

​

​

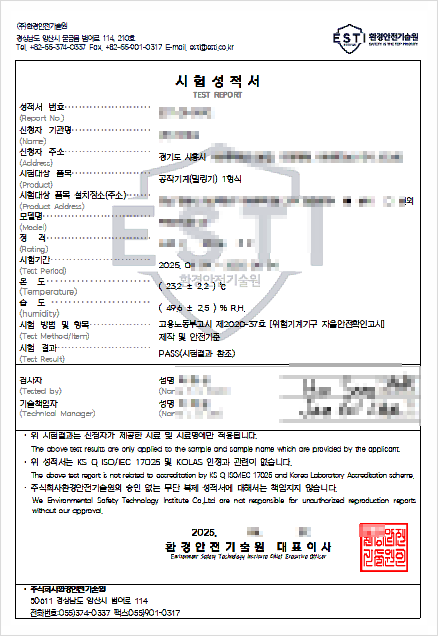

이후 전기안전시험 성적서를 발행하고

요구되는 제품설명서, 필요시 도면 작성까지 완료해 안전보건공단으로 제출하게 됩니다.

(15일 이내 자율안전확인신고 증명서 송부)

​

여기서 주의!

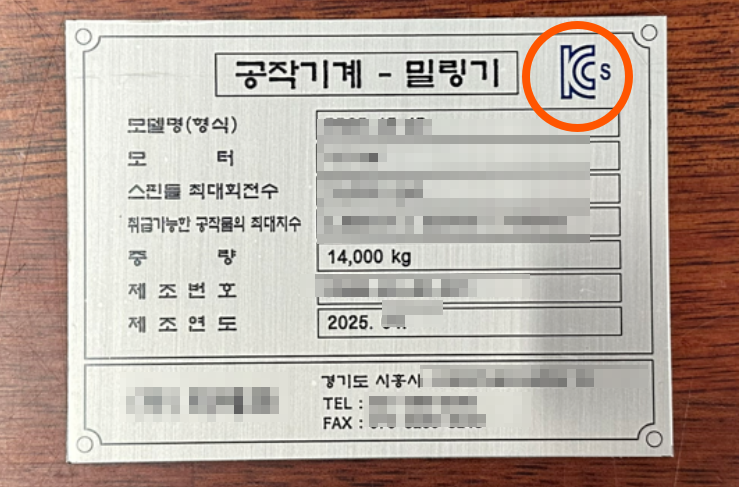

자율안전확인신고가 완료된 기계는 산업안전보건법 제90조에 따라 KCs인증 표시를 해야 합니다.

(주)환경안전기술원은 컨설팅 시 KCs인증 명판을 무료로 제작해 보내드리니 걱정마세요😃
