이번 포스팅은 환경안전기술원에서 컨설팅 해드리는 자율안전확인신고 위험기계 대상품 중 전자파적합성시험 성적서를 필수 서류로 제출해야하는 품목과 자율안전확인신고 시 진행되는 전자파적합성시험 종류에 대해 살펴보도록 할게요.

---



전자파적합성시험

제품이 제조자에 의해 생산되고, 이를 사용자가 사용할 때 실제 전기 기기와 외부로 얼마만큼의 장해를 방출하며, 이와는 반대로 얼마만큼의 외부 장해로부터 전기 기기가 내성을 갖고 있는지를 측정하는 일련의 행위입니다.

실제 기기간의 전자파 간섭으로 인해 기기의 파손 또는 오동작으로 인한 인명의 상해와 심하게는 사용자의 사망으로까지 이어질 수 있기 때문에 모든 기기의 전자파 방출 제한 및 내성의 확보는 기기의 신뢰성을 높일 수 있습니다.

⚖️ 법적근거

• 고용노동부 고시 제2020-37호_ 위험기계․기구 자율안전확인 고시

•  고용노동부고시 제2020-39호_ 안전인증대상기계등이 아닌 유해•위험기계등의 안전인증 규정

•  S1-G-1_ 기계·기구 등에 관한 필수 기술기준





전자파적합성시험을 진행해야 하는

자율안전확인신고 대상은?



전자파적합성 시험 대상품
1. 연삭기 또는 연마기(수치제어방식)	2. 산업용 로봇
3. 공작기계(수치제어방식) : 선반, 드릴기, 평삭기·형삭기, 밀링기	4. 고정형 목재가공용기계(수치제어방식) : 둥근톱, 띠톱, 대패, 루타기, 모떼기기계

자율안전확인신고 대상품에서 전자파 적합성 시험 대상은 크게 4가지의 위험기계·기구들이 있습니다. 연삭기 또는 연마기, 공작기계, 고정형 목재가공용기계는 수치체어 방식인 경우에만 전자파적합성 시험 성적서를 필요로 하며 산업용 로봇의 자율안전확인신고 진행시에는 필수적으로 전자파 적합성 시험 성적서가 필요로 하게 됩니다.





전자파적합성시험 종류

구분	시험종류
전자파 장해시험 (EMI)	전도장해시험 : 기기에서 방출되는 전도성 장해에 대한 규제
	방사장해시험 : 기기에서 방출되는 방사성 장해에 대한 규제
전자파 내성시험 (EMS)	정전기 방전 내성
	방사내성
	버스트내성
	서지내성
	전도내성
	전압강하 및 정전내성

전자파적합성 시험의 종류에는 전자파 장해시험과 전자파 내성시험 2가지로 구분되는데요. 자율안전확인신고 대상품의 경우에는 전자파 장해시험은 필수시험이 아니기 때문에 제외가 가능합니다. 사업주께서 장해시험을 희망한다면 전자파 장해시험 또한 진행이 가능합니다.

---



자율안전확인신고 대상품의 자율안전확인신고 시

전자파 내성시험을 위주로 시험이 진행되어집니다.

전자파 내성시험(EMS)의 판정기준은 정해져 있으며

판정 기준은 각 시험마다 다르게 평가됩니다.



등급	내용
A등급	시험을 진행 중이거나 시험 종료 후에도 정상 동작을 유지하는 상태
B등급	시험 도중에 정상동작에서 벗어나는 오동작을 일으키더라도 시험 종료 후에 정상 동작으로 회복되는 상태
C등급	시험 도중에 정상동작에서 벗어나는 오동작을 일으키고, 시험 종료 후에 전원 종료 또는 재시동에 의해 성능이 복원되는 상태



전자파내성시험 종류

01. 정전기 방전 내성

• 기기를 사용하는 사용자나 외부 환경에 의하여 정전기가 기기로 방전될 때 기기의 동작 성능을 평가
• 전자파 방전 내성시험은 사용자로부터 여러요인으로 인해 충전될 수 있는 정전기 방전의 영향을 평가하기 위한 시험
• 접촉방전, 기중방전 2종류의 시험방법
• 합격 판정기준은 A등급 또는 B등급



02. 전자파 방사내성시험

• 주변기기나 외부 환경으로부터 주파수에 대한 방사성 에너지가 기기의 표면 또는 노출된 cable에 유기되었을 때, 기기의 동작 성능평가
• 방사내성 시험은 80MHz~1GHz 범위 내에서의 주파수를 장치의 전원선, 신호선 및 제어선에 인가하였을 때 장치의 성능저하를 평가하는 시험
• 합격판정 기준은 A등급 입니다.

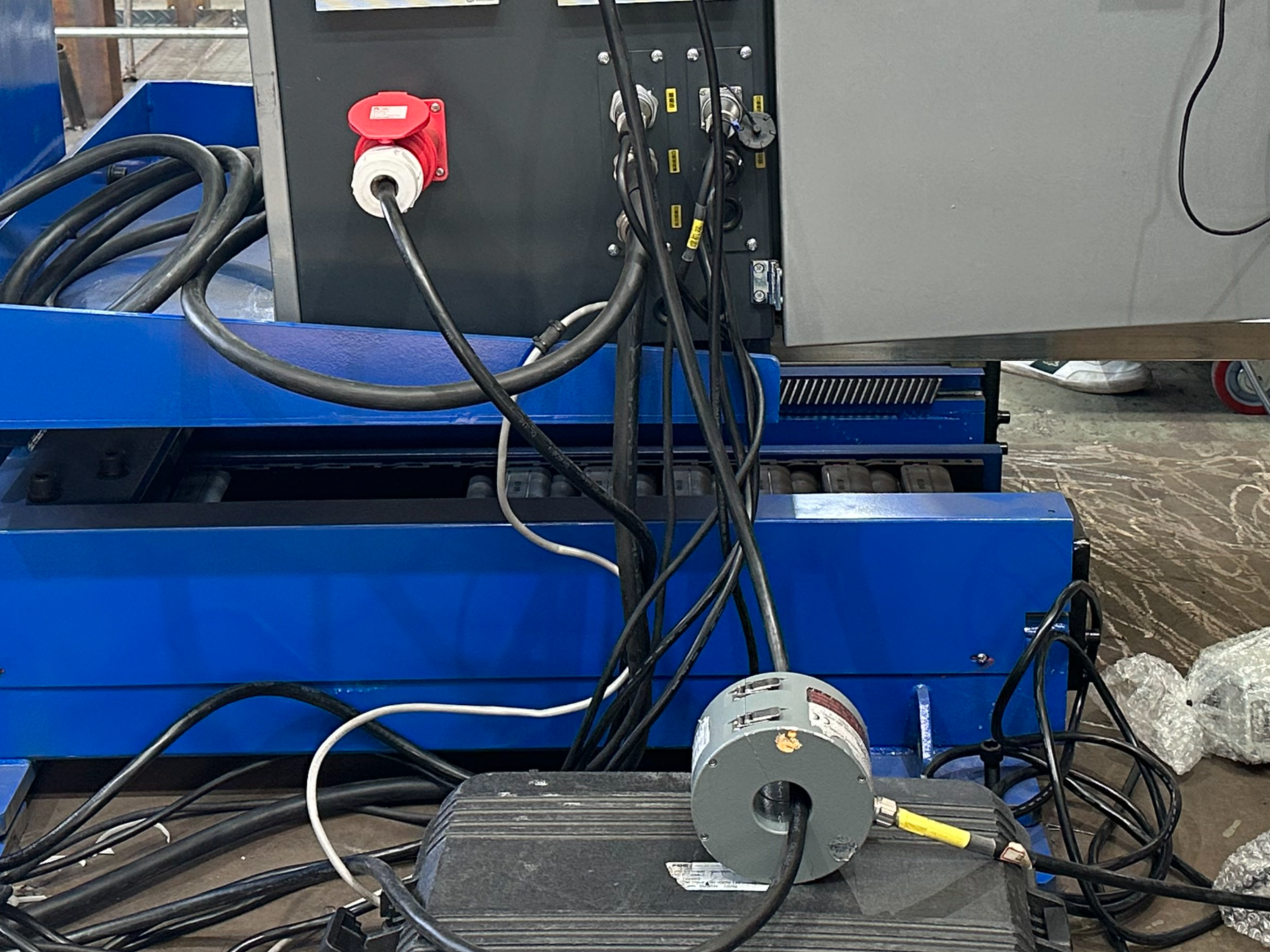

03. 전자파 전도내성 시험

• 주변기기나 외부 환경으로부터 주파수에 대한 전도성 에너지가 기기의 AC, DC power port와 signal port에 유입되었을 때 기기의 동작 성능평가
• 전도내성 시험은 0.15MHz~80MHz 범위 내에서 주파수를 장치의 전원선, 신호선 및 제어선에 인가하였을 때 장치의 성능저하를 평가하는 시험
• 합격판정 기준은 A등급 입니다.

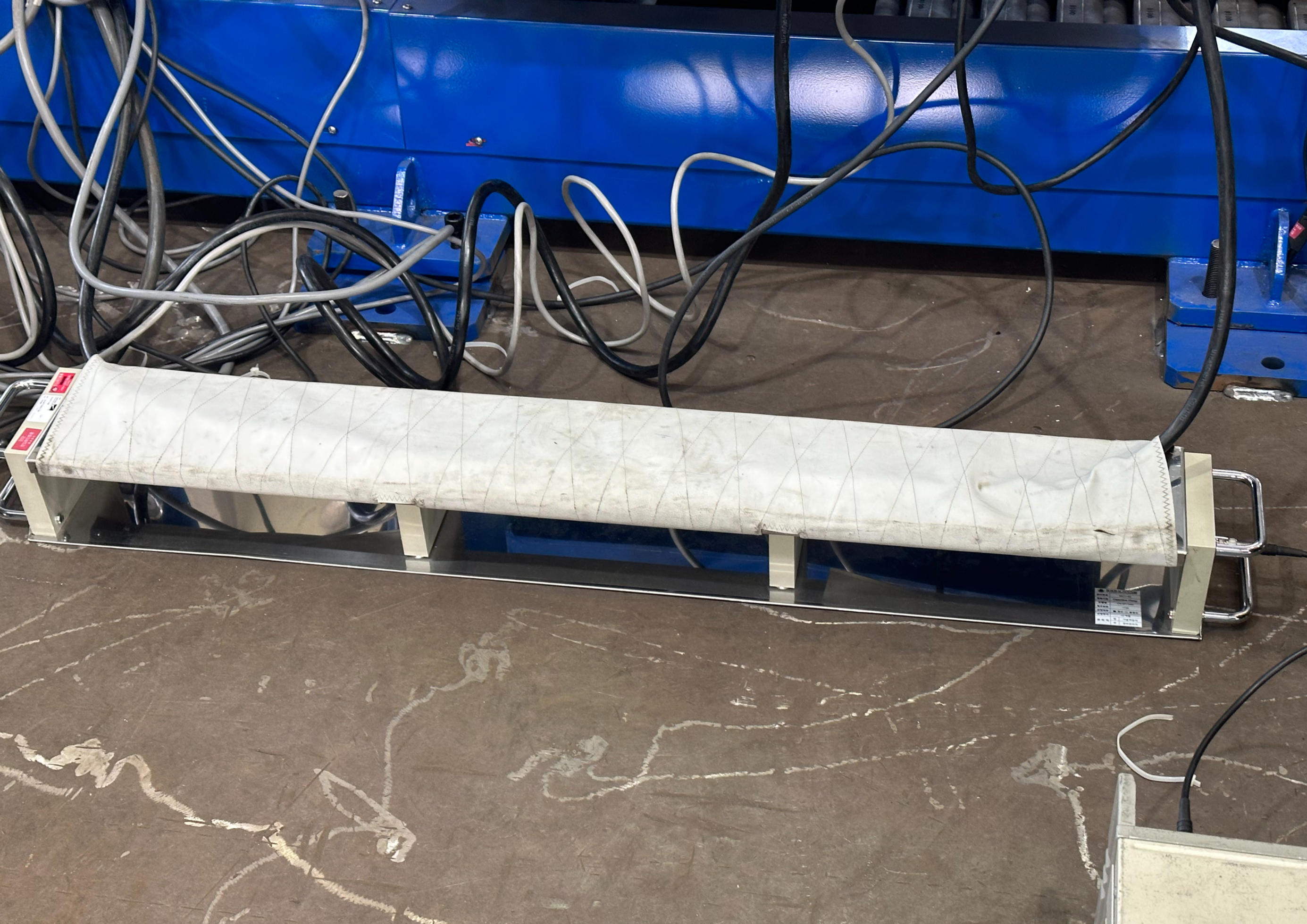

04. 버스트 내성

• 전기적 빠른 과도현상에 의한 펄스집합들이 power port와 signal port에 유기되었을 때 기기의 동작 성능평가
• 전기적 빠른 과도현상 시험이라도고 하며 이 시험은 스위칭 현상으로 발생되는 반복적이고 빠른 과도적 노이즈로 인한 제품의 성능저하나 오작동 유발을 규제하는 시험입니다. 입력전원에 ±2kV, 신호선 또는 제어선에 ± 1kV를 인가합니다.
• 합격판정 기준은 A등급 또는 B등급 입니다.



05. 서지내성시험

• 스위칭과 낙뢰 과도현상으로 인한 과전압으로 야기된 단방향성의 서지에 대한 기기의 동작 성능평가
• 낙뢰와 같은 과도한 전압이 전원이나 신호선에 인가 되었을 때, 제품이 정상작동 하도록 규제하는 시험입니다. 입력전원에 Line to line ± 2kV, Line to PE ± 1kV를 인가합니다.
• 합격판정 기준은 A등급 또는 B등급



06. 전압강하 및 순시정전

• 전압강하와 순시 정전은 전압 변동이 일어났을 때 기기의 내성을 테스트하는 시험입니다.
• 전압강하 : 전기시스템 내의 한 지점에서 급작스런 전압의 감소를 말하며, 1/2주기로부터 수 초에 이르는 짧은 시간 후에 전압이 회복되는 상태
• 순시정전 : 전형적으로 1분 이하의 시간동안 전원전압이 사라지는 것을 말하며, 100% 크기를 갖는 전압강하로 생각할 수 있다.
• 일반적으로 현장시험에서 전압 강하와 순시 정전은 모든 제품에 적용되는 시험이 아니라 시험기기의 정격전류가 16A 이하일 경우에만 이 시험을 적용하게 되어있습니다.

---
