화학사고 잠금 시스템(Lock Out, Tag Out) 도입 안내



노동부 강력 시행! - 화학사고 잠금 시스템(Lock Out, Tag Out) 도입 안내

정비보수 중 화학사고, 협착·끼임 사고를 예방하기 위하여 정비보수 중 잠금 작업 절차(Lock Out, Tag Out)를 준수합시다. 또한, 정비보수 작업 중 잠금장치 및 표지판 설치를 하지 아니하여 사망사고, 중대산업사고 등이 발생하는 경우, 산업안전보건법 제38조(안전조치), 산업안전보건기준에관한규칙 제92조(정비 등의 작업 시의 운전정지 등), 산업안전보건법 제 167조(관련 벌칙조항)·168조(관련 벌칙조항)에 의거하여 사법처리 될 수 있음을 알려드립니다. -고용노동부-

*LOTO : Lock Out, Tag Out

법령  (산업안전보건기준에관한규칙 제92조) 정비 등의 작업 시의 운전정지 등  ① 사업주는 공작기계ㆍ수송기계ㆍ건설기계 등의 정비ㆍ청소ㆍ급유ㆍ검사ㆍ수리ㆍ교체 또는 조정 작업 또는 그 밖에 이와 유사한 작업을 할 때에 근로자가 위험해질 우려가 있으면 해당 기계의 운전을 정지하여야 한다. 다만, 덮개가 설치되어 있는 등 기계의 구조상 근로자가 위험해질 우려가 없는 경우에는 그러하지 아니하다.  ② 사업주는 제1항에 따라 기계의 운전을 정지한 경우에 다른 사람이 그 기계를 운전하는 것을 방지하기 위하여 기계의 기동장치에 잠금장치를 하고 그 열쇠를 별도 관리하거나 표지판을 설치하는 등 필요한 방호 조치를 하여야 한다.  ③ 사업주는 작업하는 과정에서 적절하지 아니한 작업방법으로 인하여 기계가 갑자기 가동될 우려가 있는 경우 작업지휘자를 배치하는 등 필요한 조치를 하여야 한다.  ④ 사업주는 기계ㆍ기구 및 설비 등의 내부에 압축된 기체 또는 액체 등이 방출되어 근로자가 위험해질 우려가 있는 경우에 제1항부터 제3항까지의 규정 따른 조치 외에도 압축된 기체 또는 액체 등을 미리 방출시키는 등 위험 방지를 위하여 필요한 조치를 하여야 한다.  (산업안전보건기준에관한규칙 제278조) 화학설비와 그 부속설비 개조·수리 등   사업주는 화학설비와 그 부속설비의 개조ㆍ수리 및 청소 등을 위하여 해당 설비를 분해하거나 해당 설비의 내부에서 작업을 하는 경우에는 다음 각 호의 사항을 준수하여야 한다.  1. 작업책임자를 정하여 해당 작업을 지휘하도록 할 것  2. 작업장소에 위험물 등이 누출되거나 고온의 수증기가 새어나오지 않도록 할 것  3. 작업장 및 그 주변의 인화성 액체의 증기나 인화성 가스의 농도를 수시로 측정할 것

✅ 재해사례
▪️ 20.3.6. ○○○(주) 펌프 보수 중 차단밸브 미차단 및 자동밸브조작으로 혼합산 누출(4명 부상)
▪️ 17.9.27. ○○○○(주) 온도센서 보수중 열매보일러 운행으로 누출 열매유 화재(1명 부상)
▪️ 13.11.26. ○○○○○공사 중 LDG가스 역류하여 일산화탄소 노출(1명 사망) 등

✅ OSHA(미국산업안전보건청)이 보여주는 데이터 매년 250,000건이 넘는 사고가 Lockout / Tagout과 관련됩니다.
경미한 상해 30,000건 / 30000건의 증상 / 200-300건의 사망

✅ BLS(미국 노동통계국)이 말하는 부상의 경우 장비 사용 후 제대로 끄지 못 함 80%, 다른 사람이 가동 한 장비 10%, 잠재 에너지 통제 못 함 5%, 기타 5%

LOTO(잠금장치, 표지판)

✅ LOTO(잠금장치, 표지판)란?
“Lock-Out, Tag-Out”의 줄임말로, 정비·청소·수리 등의 작업을 수행하기 위하여 해당 기계의 운전을 정지한 후, 다른 사람이 그 기계를 운전하는 것을 방지하기 위하여 기동장치에 잠금장치를 하거나 표지판을 설치하는 등의 조치를 의미합니다. 산업안전보건기준에관한규칙 제92조(정비 등의 작업 시의 운전정지 등)

 LOCKOUT
자물쇠 및 잠금장치를 이용하여 벨브 손잡이나 전기 스위치 등을 잠그는 것으로 LOCKOUT 장치는 에너지 차단 원(source)에 부착될 때 시동 장치가 움직이지 않도록 설계됨

 TAGOUT
자물쇠와 함께 Tag(꼬리표)를 붙이는 것으로 TAGOUT은 위험/경고 태그로, 작동하지 않는 장비를 식별하는 데 사용됨

✅ LOTO에 대한 배경
현대 산업의 급속한 발전과 함께, 점점 더 많은 기계/전기류 설비들이산업생산 과정에 사용되고 있습니다(설비 운전, 제조 운전, 유지보수 운전 등)많은 산업재해는 통제되지 않은 에너지 방출에 의해 설비 및 장비의 무단(불승인) 또는예기치 않은 에너지 공급으로 인해 발생합니다.LOTO[Lockout(잠금) / Tagout(부착)]는 이러한 위험을 피할 수 있는 올바를 방법을 제시합니다.



✅ LOTO 작업절차가 왜 필요한가?
사업장에서 기계·설비 정비·청소·수리 등의 작업 시 불시가동 등으로 인해 매년 40여명이 사망하고 있어 작업자의 안전을 확보하기 위해 LOTO(Lock-out,Tag-out) 작업절차 준수가 필요합니다.

✅ LOTO의 적용 목적 및 범위

사업장 내 기계, 전기 장치 및 설비 등의 점검 또는 보수, 작업시 불시가동으로 인한 작업자(당사 직원, 협력업체, 공사업체, 방문자 등)의 안전 확보

• 신규 설비 및 장비의 설치에 따른 인수인계 및 시운전 작업의 안전 확보
• 중요 위험 설비 및 기기의 임의조작 방지 안전 확보
• 위험시설 및 유해 위험 설비의 출입통제 안전 확보

불확실한 모든 작업환경에 안전 확보를 위한 LOTO
생명을 위한 보호 장치 LOTO 제품은 각 산업현장에 필수적입니다

✅LOTO 작업절차가 필요한 작업은?

사업장에서 기계·설비 정비·청소·수리 등 작업을 하는 경우
▶ 기계·설비의 안전장치를 제거하거나 사용을 일시 중지하는 작업
▶ 기계·설비의 작동 중 위험한 지역내 또는 기계 등의 작동부 부근에 작업자의 신체부위가 접근하는 작업
▶ 정비 등 작업 시 오조작으로 인한 불시가동의 위험이 있는 작업

LOTO 작업절차와 종류

✅ LOTO 작업절차

LOTO 작업절차
① 전원차단 준비	작업 전 관련 작업자에게 작업 내용 공지
② 기계설비 운전 정지	정해진 순서에 따라 해당 기계·설비 운전 정지
③ 전원차단 및 잔류에너지 확인	기계 · 설비의 주전원을 확실하게 차단하고 잔류에너지 여부 확인
④ LOTO 설치	전원부 등에 잠금장치 및 표지판 설치 후 담당작업자가 개별 열쇠보관
⑤ 작업실시	기계 · 설비 정지 확인 후 정비, 청소, 수리 등 작업 실시
⑥ 점검 및 확인	기계 · 설비 주변 상태 및 관련 작업자 안전확인
⑦ LOTO 해제	담당작업자가 직접 잠금장치 및 표지판 해제
⑧ 기계 설비 재가동	종료 후 관련 작업자에게 해당 내용 공지

✅ LOTO 종류

	안전자물쇠(Padlock)  • 스틸, 나일론, 스테인레스 스틸, 케이블등의 샤클로 제작되며 • LOTO 제품의 가장 기본적인 안전 잠금 자물쇠
	케이블 잠금장치(Cable Lockout)  • 절연 재료로 코팅이 된 케이블로 에너지원 잠금  • 다른 잠금장치에 비해 활용이 자유로움
	밸브 잠금장치(Valve Lockout)  • 볼 밸브(Ball valve), 게이트 밸브(Gate valve), 버터플라이 밸브(Butterfly valve)등 다양한 밸브 형태에 맞춘 잠금장치  • 기계/화학/전기/유압/공압/스팀 등 에너지 통제
	그룹 잠금장치(HASP)  • 동시 작업자가 모두 작업을 끝내야만 잠금 헤제를 할 수 있게하는 장치  • 여러개의 하스프와 자물쇠를 사용하여 더 많은 동시 작업이 가능
	안전 태그(Tag Out)  • 작업자 성명, 부서, 날짜, 종료 예상시각 등을 큰 글씨로 적어  • 작업자가 작업중임을 다른 작업자가 쉽게 인지하도록 하는 표지



LOTO - CS KOREA



• 단지 LOTO(Lock Out / Tag Out)하나 만으로 사망 사고를 줄일 수 있습니다.
• 매년 기계 및 장비의 유지보수 등 정비 작업 시 적절한 잠금 조치 미흡으로 인해 근로자가 사망하거나 심각한 부상을
입고 있습니다. (제조업 “끼임” 사망사고 : 비정형작업 중 57% 발생 203명 / 출처 : 2019-사업기획 1516 자료)
• 기계 장비에 끼이는 사고는 손가락 잘림, 손발 압착 또는 사망을 초래할 수 있습니다.
• 유지보수 작업을 하기 전에 LOTO(Lock Out / Tag Out)를 할 수 있다면 이런 사고는 예방할 수 있습니다.

• 전기, 케이블, 밸브 잠금장치 및 스테이션을 필요에 따라 고객의 제안에 따라 설계하고 제공할 수 있습니다.



Padlock
• LOTO 제품의 중요한 부분으로써 승인되지 않은 접근과 예기치 않은 시스템 시동을 방지 합니다.
• Padlock과 함께 Tagout을 사용하면 신속하게 담당자 혹은 담당자의 ID를 확인할 수 있습니다.









공압 잠금장치 (PNUEMATIC LOCKOUT)

전기잠금장치 (PLUG LOCKOUT)

안전 태그 (TAGOUT)

잠금 스테이션 (LOCKOUT STATION)





관련자료

『화학사고 잠금 시스템 (Lock Out, Tag Out)』절차.hwp

0.96MB

[붙임2]잠금장치(Lock Out Tag Out) 비용 지원 안내.pdf

0.55MB

[붙임1]잠금장치(Lock Out Tag Out) 작업절차 안내문.pdf

1.58MB

화학사고 잠금 시스템(Lock Out, Tag Out)도입 절차 안내 공문.pdf

0.13MB

✅ CSO/CSC, LO/LC, ILO/ILC, LOTO 차이

CSO/CSC, LO/LC, ILO/ILC, LOTO 차이

동영상 자료

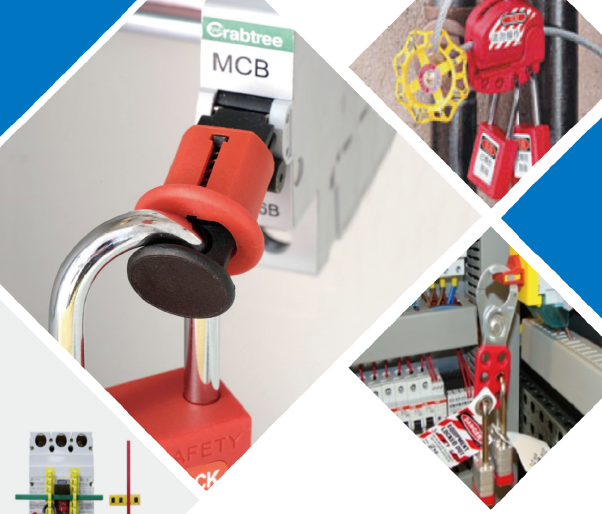

LOTO 잠금 장치 적용사례



LOTO 제품군에는 [안전자물쇠, 안전 걸쇠, 밸브 잠금장치, 케이블 잠금장치, 전기잠금장치, 안전테그 등] 다양한 산업현장에서 작업자들의 안전을 보호할 제품들을 보유하고 있습니다.


 1  안전 자물쇠(PADLOCK)



안전 자물쇠는 LOTO의 가장 기본적인 장비로서 각각 샤클의 길이, 두께 및 재질(스틸,나일론,스테인레스 스틸)등이 다양하여 원하는 용도에 맞게 다양한 선택이 가능한 제품입니다. LOTO의 다른 잠금장치들을 함께 사용할 때 꼭 필요한 기본 장비이며  4가지 키타입으로 안전성과 효율성을 더 높일 수 있습니다.

자물쇠의 바디는 모두 “나일론” 재질로 제작되었으며 형태는 4가지 타입 11색상으로 제작 가능합니다. 가장 기본적인 타입으로는 BODY P타입과 RED 색상을 진행하고 있습니다. 자물쇠 BODY(몸체)는 비전도성입니다.

샤클은 굵기, 길이가 다양하며 샤클 재질 및 타입은 스틸,스테인레스 스틸,나일론,케이블 타입등으로 제작되고 있으며 절연재질을 가장 추천하고 있습니다.

 2  다중잠금장치 HASP

HASP는 그룹잠금장치로서 여러 작업자가 동시 작업시 작업자 전원이 작업을 끝내야만 잠금 해지가 가능하게 하는 장치입니다. 하스프의 모델마다 잠금장치를 걸 수 있는 구멍 수가 다르며 여러개의 하스프를 이용하면 더 많은 작업자가 동시 작업이 가능합니다.

 3  밸브잠금장치

게이트 벨브, 볼 벨브, 버터 플라이 벨브, 일반 벨브 등 다양한 벨브를 안전하게 잠글 수 있는 LOTO 벨브 잠금장치입니다. 각 용도에 맞게 결합 후 안전 자물쇠로 잠그기만 하면 되는 간단한 구조로 제작되어 있으며 각 디자인마다 다양한 사이즈를 보유하고 있습니다.

 4  케이블 잠금장치



케이블을 이용한 LOTO의 케이블 잠금 장치입니다. 케이블 길이와 굵기가 다양하며 절연 재질로 코팅 및 제작되어
안전성이 우수합니다. 다른 잠금장치에 비해 활용성이 자유롭습니다. *케이블만 별도 주문 가능

 5  회로 잠금장치

• 회로의 작동을 잠금하는 LOTO의 회로 잠금 장치입니다. 버튼을 눌러 회로 버튼 사이에 결합하여 잠그는 간단한 구조로 부피가 작아 휴대가 굉장히 편리합니다.


 6  안전 태그

• 작업자 성명, 부서, 날짜, 종료 예상시각 등을 큰 글씨로 적어 작업자가 작업중임을 다른 작업자가 쉽게 인지하도록 하여 산업 사고를 줄이는 LOTO 제품의 필수 중요 요소입니다.
