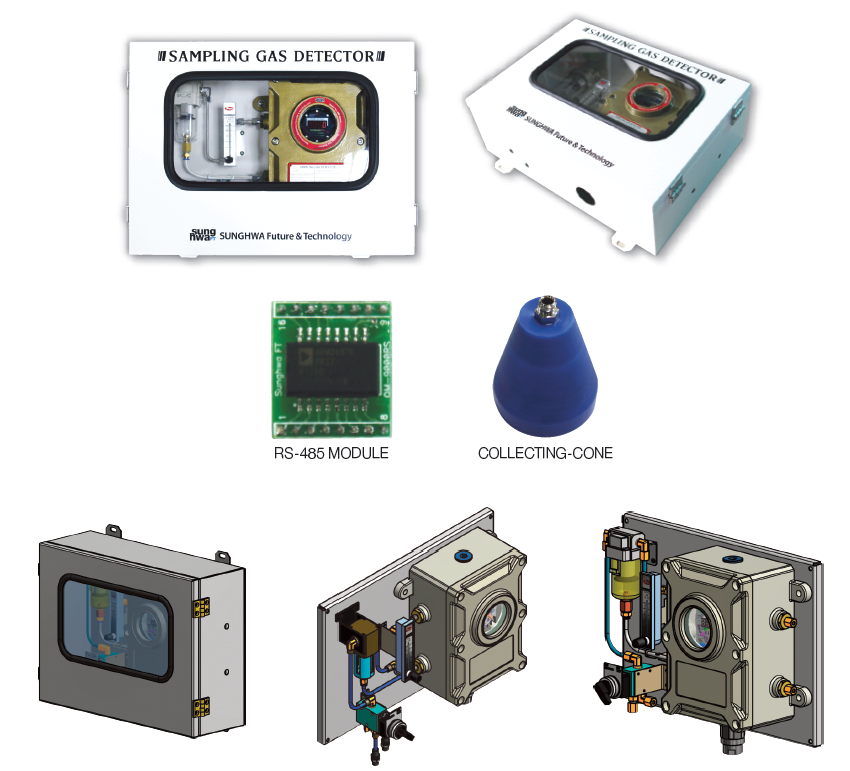

흡입식가스검지기 (자동흡입형가연성,유독성,산소검지기)

흡입식가스검지기 (적외선 IR 타입 / 온도 보상 센서 / 특허진행)
자동흡입형가연성,유독성,산소검지기
AUTO SAMPLING TyPE FLAMMABLE, TOXIC, OXyGEN DETECTOR

■ 4~20mA.DC(TRANSMITTER), RS-485 MODBUS 통신(OPTION)
■ FND 현장지시형(FND LOCAL DIGITAL DISPLAY)
■ 규격(MODEL) : QM-9500D IR


▶제품의 특징(FEATURES)
◉ 잠재적인 가스 누출 위험 지역에서 주변 분위기 가스를 연속적으로 검지 (적외선)
◉ 고성능 펌프(Diaphragm pump) 내장형으로 가스 누출을 신속하게 검지

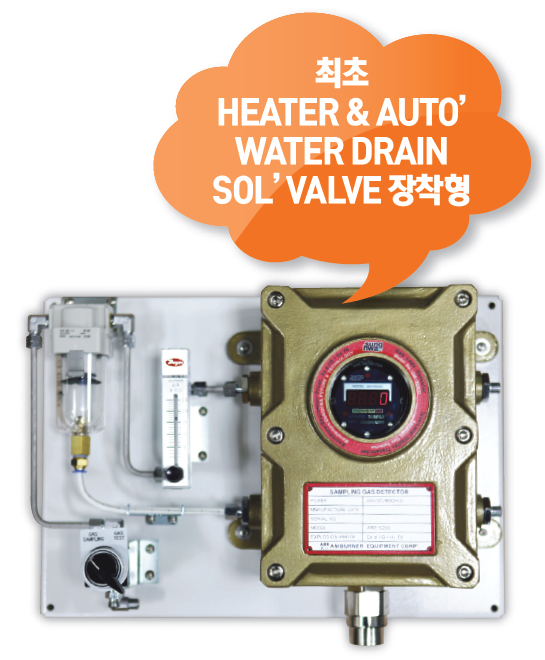

◉ 국내 최초 HEATER & WATER 자동 배출 솔레노이드 밸브 내장형으로 외부 공기 흡입 시 물 또는 온도 변화에 의한 습기를 건조시켜 주며 흡입된 물을 자동 배출
◉ RS-485 Modbus(Isolated) Serial 통신으로 Field-Bus Network 구성
◉ 고휘도 LED Flash Warning Light 기능
◉ Cover를 열지 않고 마그네틱 키 또는 컴퓨터 모니터링 시스템에서 1:1 송수신 방식의 원격 교정 및 프로그램 설정
◉ 내압방폭구조



▶ 사양(SPECIFICATION)
▷ 제품 규격(Model No.) | QM-9500D
▷ 측정 가스(Measuring gas)
    - 가연성 가스(Flammable GAS), H2, CH4, C2H2, etc., 유독성 가스(Toxic GAS), CO, NH3, CL2, HCL, CO2, etc.
    - 산소(Oxygen), 유기용제(VoC), Toluene, Benzene, Xylenes, etc.
▷ 측정 범위(Measuring range)
   0~100%(LEL) – 가연성 (IR)
   0~PPM – 유독성(유독성 가스별 범위 참조)
   0~25%, 0~100%(Vol) – 산소(O2)
▷ 측정 방식(Measuring method) | 흡입식(Auto sampling(Suction) type)
▷ 측정 신호(Measuring signal)
   4~20mA.DC(Transmitter) – 아날로그
   Relay Contact(H.HH) or 24V.DC(H.HH)
   RS-485 Modbus – 디지털(Option)
▷ 측정 표시(Measuring display)
   4Digit FND(LED) & 4LED Digital display(Power, Low, High, Fault)
   고휘도 6LED Flash warning lighting 기능(16, Color event)
▷ 적용 센서(Application sensor)
   Catalytic cell – 가연성
   Electro-chemical cell – 유독성, 산소
   Semiconductor cell – 유기용제
   NDIR(Infrared) cell – CO2, CH4, etc.
▷ 응답 속도(Response time)
   30sec/90% Scale – Flammable
   [Suction line, Standard 15M] 10sec/90% Scale – VoC, O2
   45sec/90% Scale – Toxic
▷ 통신 속도(Communication transmission speed) | 38,400bps
▷ 허용 오차(Accuracy) | ± 3%/Full scale
▷ 작동 온도/습도(Operating temp´/humi´)
   -20℃~+40℃/90% RH(Non-condensing)(적용 센서에 따라 상이) – Detector
   -40℃~+150℃/99% RH(Non-condensing) – Suction area
▷ 작동 전원(Operating power) | 21~31V.DC/500mA(Max)
▷ 흡입 유량(Suction Flow Rate) | 0~2,000ml/Min’, Max
▷ 흡입/배출 도관(Suction/Exhaust conduit) | 6MM
▷ 외부 흡입 습기(물) 자동 배출 동작 시간(Outlet suction water exhaust time) | 10sec/Every day
[현장 조건에 따라 자동 배출 Time Control]
▷ 소비 전력(Consumption electric power) | 12W
▷ 케이블/전송 거리(Cable/Distance) | Power & Signal : 1.5sq x 3wire(Shield)/4~20mA.DC Signal, 2,000M
UL2919 1Pair(Power supply 24V.DC)/RS-485 Modbus Signal, 1,000M
▷ 전선 도관(Conduit connection cable) | 3/4(22MM) PF, NPT
▷ 설치 방식(Mounting type) | Wall mounting
▷ 외함 재질(Material) | Cast aluminum alloy – Detector
Steel 분체 도장 – Case(Option)
▷ 방폭 승인(Approval) | Ex d ⅡB+H2 T6(KOSHA)

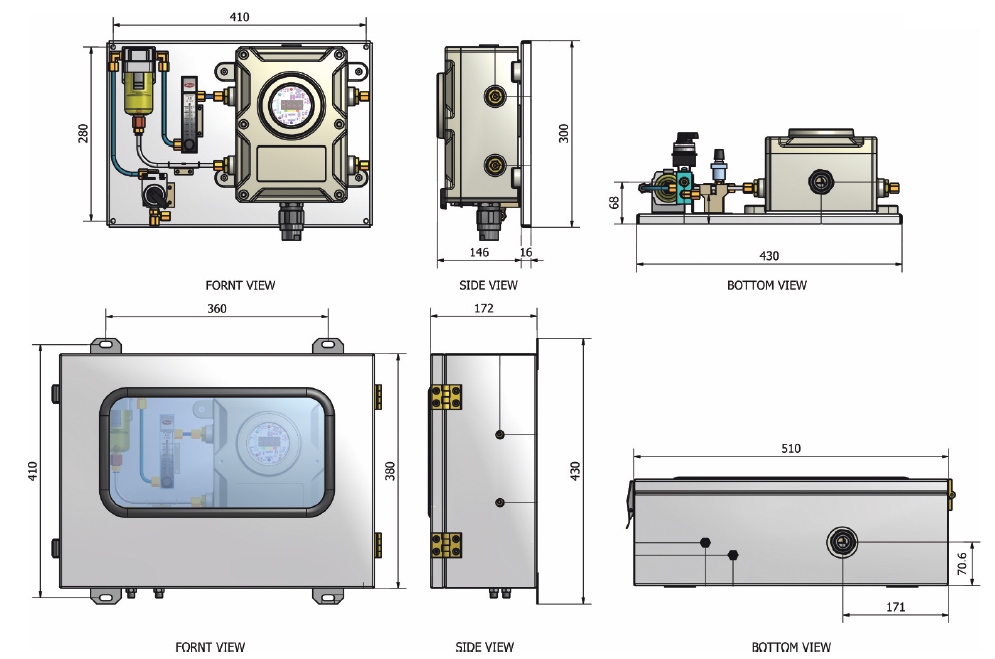

▷ 외형 치수(Dimension) | 510(W) × 380(H) × 172(D)
▷ 무게(Weight) | 20.00Kgs

http://www.sunghwaft.com/

(주)성화에프티 - 가스감지기 제조,설치,유지보수업체

흡입식가스검지기 (자동흡입형가연성,유독성,산소검지기) 전문 업체
