KCs인증시 전기안전시험은 어디서 받아야 할까?

요즘 많은 사업주 분들이 전기안전시험 관련해

다양한 대상품에 대해 시험이 가능한지 문의 주시고 계시는데요,

​

환경안전기술원은 자율안전확인신고 및 안전인증 대상 산업용기계에 대한

전기안전시험을 실시하고 있으며 그 대상품은 아래와 같습니다.

자율안전확인신고 대상품 (KCs인증)
연마기 혹은 연삭기	산업용 로봇	혼합기	분쇄기 또는 파쇄기	식품가공용기계
컨베이어	자동차정비용리프트	공작기계	고정형 목재가공용기계	인쇄기

안전인증 대상품 (KCs인증)
프레스	전단기	절곡기	크레인	리프트
곤돌라	고소작업대	사출성형기	롤러기





👉🏻 자율안전확인신고(KCs)시 필수로 제출해야 하는

전기안전시험 성적서는,

사업주분이 자체적으로 시험을 실시할 수 있는지에

대한 문의도 많았는데요!



가능은 하나 일반적으로 측정기계를 보유하고 있는 사업장이

거의 없으므로 장비를 대여하거나

전문기관에 의뢰하셔서 진행하시는 게 보편적입니다.

여기서 전문기관이란

KOLAS 공인시험기관으로 인정받은

(주)환경안전기술원과 같은 곳을 의미합니다.





규격번호	제품 및 물질	규격명	시험범위
KS C IEC 60204-1:2016	사업용 전기기기	기계류의 안전성 -기계의 전기장비 - 제1부 : 일반 요구사항 • 18.2.2 시험1 - 보호접지회로의 연속성 검지 • 18.3 절연저항 시험 • 18.4 전압시험 • 18.5 잔류전압보호	• 접지연속성 : Max. 10 A • 절연저항 : DC 500 V, Min. 1㏁ • 내전압 : AC 1 000 V • 잔류전압 : Max. 60 V
고용노동부 고시 제2020-37호 (2020.01.15.)		위험기계·기구 자율안전확인고시(접지연속성 시험, 절연저항시험, 내전압 시험, 잔류전압 시험)
고용노동부 고시 제2020-46호 (2023.09.01.)		위험기계·기구 자율안전확인고시(접지연속성 시험, 절연저항시험, 내전압 시험, 잔류전압 시험)

---





전기안전시험 항목

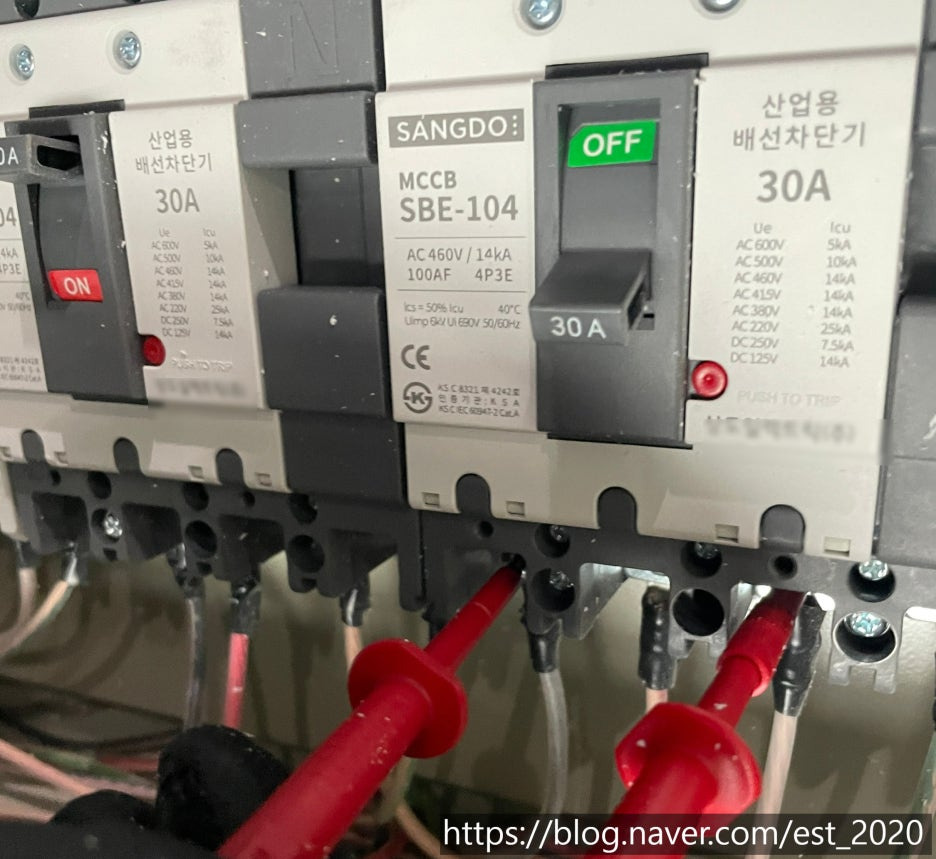

1. 접지연속성시험





노출된 도전체로서 접지를 실시한 부품과 접지바 사이에

접지가 전기적으로 얼마나 잘 서로 연결되어 있는지를

확인하는 접지연속성시험입니다.



측정대상 기계의 주전원을 차단하고

측정대산 기계의 주접지단자와 측정점에

각각 측정기 단자를 연결한 후 10초 이상의 시간동안

10A이상의 전류를 해당 측정부위에 흘려

측정을 실시하게 됩니다.



이후 접지선의 단면적에 따른 기준의

최고전압강하값을 초과하는지 확인합니다.

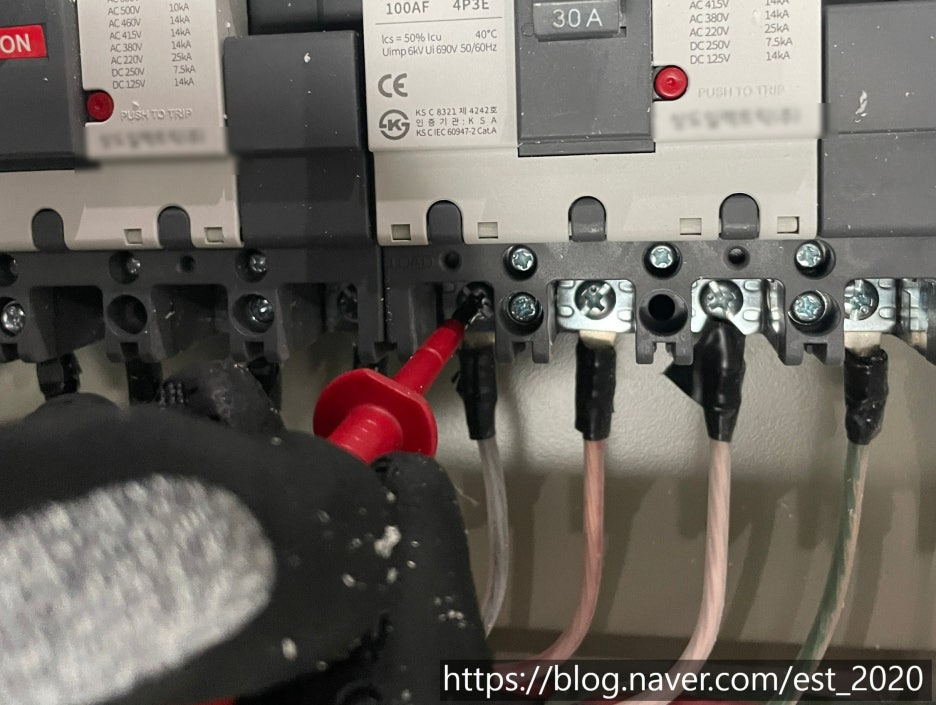

2. 절연저항시험



절연저항시험이란

절연물의 두 측정점 사이에 시험전압을 인가해

이때 절연물에서 흐르는 누설전류를 측정하는 시험으로서,

해당 절연물의 절연성능을 확인하기 위한 시험입니다.



먼저, 대상기계의 주전원을 차단하고

측정대상 기계의 주접지단자와 측정점에

각각 측정기를 연결합니다.



그후 DC 500V를 인가해 측정을 실시한 후

측정한 절연저항값이 1MΩ이상인지 확인합니다.



3. 내전압시험



내전압시험이란 1초 이상의 짧은 시간동안

시험전압을 인가해 절연의 완벽성 및 해당 기계등의

전기적 내구성을 확인하기 위해 실시하는 시험입니다.



앞의 두 시험과 마찬가지로

측정대상 기계의 주전원을 차단한 후

대상기계의 주접지단자와 측정점에

각각 측정기 단자를 연결합니다.



그 후 기계정격전압의 2배 또는 AC1,000V중

큰 값의 전압을 인가해 1초 이상동안 측정을 실시합니다.

마지막으로 부품이 타거나 불꽃 등이 발생하지않고

시험이 끝난 후에 기계를 재기동 했을 때

정상운전을 한다면 시험에 합격한 것으로 판단합니다.



4. 잔류전압시험



전원차단 후 노출된 전기부품의 잔류전압이

안전전압 이하로 얼마나 빨리 내려가는지를

확인하는 잔류전압시험입니다.

(제품의 특성상 급속한 방전이 어려워

외함이 개방되기 전에 60V 이하의 전압으로

방전될 수 있는 일정 대기시간을 표시하고

위험경고표지를 부착하는 경우엔 예로 할 수 있음)



시험방법은 측정대상 기계의 주전원이 공급된 상태에서

상간 및 상과접지단에 단자를 연결한 후 측정 단자를 연결하고,

측정단자를 연결한 후 전원을 차단하여

해당부품의 전압이 안전전압이하로 내려가는데 소요되는 시간을 측정합니다.

---





(주)환경안전기술원은 전기시험에 대한

코라스 공인시험기관으로

전문 시험원이 시험을 실시하고

성적서를 발급해드립니다.



전국 어디든 출장이 가능하니

관련문의는 편하게 연락주시기 바랍니다!
