[추락재해예방] 빔포스트, 빔난간대,  철골난간대 -실험영상

대부분의 철골구조로 건축공사를 수행하는 경우 추락재해예방을 위해 H-Beam에 빔포스트를 세우고 그 위에 안전줄을 치고 안전대 고리를 걸게 됩니다. 현재까지 우리가 알고 있는 가장 안전한 작업방법입니다.

철골작업을 할 때 가장 흔히 발생되는 사고의 유형은 다음 사진과 같습니다. 추락방지망, 고소작업대 사용과 같은 안전조치도 있겠습니다만, 가장 기본적인 안전조치는 빔포스트를 세우고 안전줄을 설치를 해야만 작업자의 이동이 원활하고 추락재해를 예방할 수 있습니다.

<빔포스트 설비 사진>

---

우리가 알고있는 빔포스트는 굉장히 안전해 보입니다. 눈으로 보면 아주 튼튼해 보입니다. 실제로 2중 고리 안전대를 착용하고 안전줄에 완벽히 부착한다면 사고는 일어나지 않을 것처럼 보입니다.

다음의 실험영상을 보시겠습니다.
https://www.youtube.com/watch?v=IlijUBjf2IM


위 영상은 A사와 B사에서 실험한 영상으로 인체의 무게와 비슷한 약 70kg의 자재를 피실험체로 사용하여 두 개의 빔포스트에 걸어놓고 추락을 시켜보는 실험입니다. A사와 B사 모두 빔포스트가 추락재해예방에 실패하는 결과입니다. 만약 고소작업을 하는 근로자가 직접 추락하게 되었다면 결과는 아찔합니다.

---

 1  대책 : 빔포스트 (지지 TYPE별 차이점)

A사와 B사 모두 빔포스트의 문제점에 공통된 의견을 가지고 있습니다.

일반적으로 빔포스트는 빔난간대, 철골난간대, 빔포스트 등의 명칭으로 불리며 모두 동일한 의미입니다. 보통은 가격이 저렴한 빔포스트 (2점지지) 타입을 사용합니다. 인터넷 검색을 해 보니 가격이 12000원 정도 합니다. 가격이 저렴합니다. 그래서 많이 사용되는 것 같습니다.

아래의 사진은 빔포스트 (3점지지) 입니다. 가격은 2점지지 제품보다 2배 정도 비쌉니다. 볼트의 규격도 다양합니다. 볼트 규격이 큰 사이즈일수록 큰 하중을 버틸 수 있을 것입니다.





B사의 경우 빔포스트(3점지지) 제품을 선택하여 실험한 결과 영상과 같이 빔포스트가 이탈하지 않았습니다. A사도 곧 실험을 통해서 입증된 내용의 영상을 올리도록 하겠습니다.

해당 실험과 포스팅 내용은 추락재해예방을 위한 내용이며 빔포스트 (2점지지) 제품을 비하하는 것이 아닙니다. 빔포스트는 자율안전확인신고(KCS) 대상이며 국가에서 엄연히 제품의 안전성에 대해서 인증을 해 준 것입니다.

C사업장에서 2점지지 빔포스트로 테스트를 실시하였습니다. 난간대 기둥간의 간격을 2.5m와 5m 각각에 대해서 테스트한 결과 기존의 2점지지 빔포스트는 2.5m간격, 5m간격 모두 탈락되었습니다.

 C사업장의 경우 4점지지 TYP으로 변경하여 개선하였습니다.

4점지지 빔포스트

<4점지지 빔포스트로 테스트한 결과 : 양호>

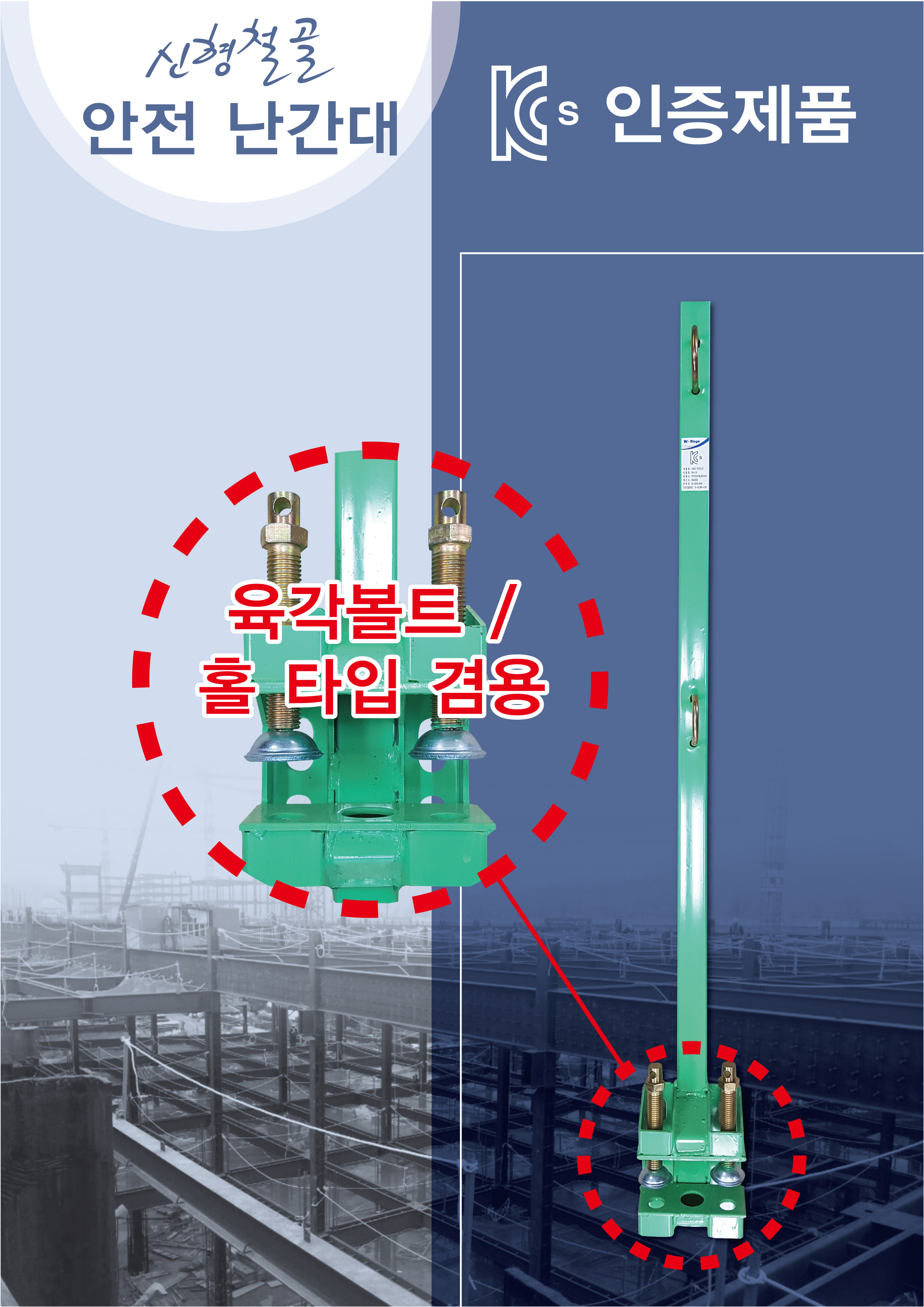

빔포스트, 철골안전난간대는 2점지지, 3점지지, 4점지지와 상관없이 산업안전보건법상 안전인증 대상이므로 반드시 안전인증을 받은 안전난간대를 사용해야 합니다.



 안전인증 받은 빔포스트, 안전난간대 구매 문의

.



 2  대책 : 빔포스트 설치 불량과 변형의 관점

빔포스트의 설치 및 조립과정에서 발생되는 볼팅 불량 등으로 인하여 추락방지 기능을 상실할 수도 있으며, 빔포스트의 노후화로 인한 결함으로 그 기능을 상실할 수도 있습니다. 변형이 있는 빔포스트는 과감히 폐기해야 합니다. 다만 우리가 안전을 수행함에 있어서 조립이나 설치과정에서의 휴먼에러도 고려하여 가장 안전한 장비를 선택하는 것이 옳을 것 같습니다.

 3  대책 : 빔포스트 지주간의 간격 기준

빔포스트간의 간격도 매우 중요합니다. 간격에 따라 추락상황에서 안전줄과 빔포스트에 미치는 하중이 차이가 납니다. 빔포스트간의 수평거리가 짧을 수록 하중이 분산되어 안전하다고 볼수 있습니다.
빔포스트간의 간격 기준에 대한 조항을 정확히 찾아볼수는 없었지만 가설공사표준시방서, 추락재해방지표준안전작업지침, 제조사 GUIDE를 참조해 볼때 빔포스트간의 간격은 1.5m~2.0m 정도로 제시되고 있다.

철골공사 표준안전작업 지침.hwp

0.32MB

추락재해방지시설(KCS 21 70 10).pdf

0.74MB

추락재해방지 표준안전작업 지침.hwp

0.38MB

* 참고로 로프는 PP로프 16mm 규격 이상으로 제시되고 있다.


 4  대책 : 윈치 타입의 추락방지 설비

구조물 양쪽에 윈치타입의 장비를 설치 후 와이어줄을 조임으로써 안전한 추락방지를 할수 있다. 양쪽 끝단에 클램프형의 고리가 있어 이동식으로 설치 사용하기에 용이하다. 단, 최대 사용길이가 약 15m정도이다.



 5  대책 : 2구형 빔포스트 안전대책 -update 2020.01.11

3구형 빔포스트가 2구형 빔포스트보다는 지지점 고정력이 강하여 안전하다. 그러나 건설현장에 지급된 빔포스트는 대부분 2구형 빔포스트가 지급되어 있다. A사에서 테스트한 결과 미 인증품인 2구형 빔포스트는 설치간격 3m에서도 견디지 못하고 추락하였다. 미 인증품은 절대로 사용하면 안되고 발견즉시 폐기해야 한다.

보편적으로 사용되고 있는 2구형 빔포스트의 안전성을 확보하기 위해 자체 위험성평가를 실시하였으며 그 결과는 아래 그림에 자세히 기술되어 있다. 다만, 이 실험결과는 A사 자체 실험 결과값이므로 참조하기 바라며 법적 분쟁이 발생될 경우 책임이 없음을 밝힌다. 이러한 실험과 연구를 통해 국가 안전기준에 반영하는 것은 국가의 의무라고 생각된다. 국가는 추락재해가 많은 만큼 제품의 안전인증 절차에 설치간격과 같은 기술적 기준을 제시해 주는 것이 바람직하다.

실험 결과 2구형 빔포스트의 설치 수량이 많을 수록 안전하다는 것이 확인되었다. 여러개를 설치하면 추락할 때에 여러개의 빔포스트가 안전줄에 연결된 지지점이 중력하중을 분산시켜 안전해 지는 것으로 판단된다.

2구형 빔포스트는 허용 설치간격



1) 2개 설치 시 허용 설치간격 : 3m이하
2) 3개 설치 시 허용 설치간격 : 4m이하
3) 4개 이상 설치 시 허용 설치간격 : 5m이하

위 실험은 빔포스트의 조립이 잘 된 상태에서 실험한 값이므로 이를 고려해서 사업장에 적용하기 바란다.



 6  안전인증을 받은 안전난간대의 사용 "코리아 탑 세이프티"



안전난간대는 '추락 낙하 및 붕괴 등의 위험 방지 및 보호에 필요한 가설기자재'에 속합니다. 반드시 안전인증을 받은 안전난간대를 사용하여 재해를 예방해야 할 것입니다. 인증 받지 않은 제품의 사용으로 법적 처벌을 받지 않도록 주의하시기 바랍니다.
