소형 선반도 자율안전확인신고 대상 위험기계입니다

---

안녕하세요 (주)환경안전기술원입니다~ 자율안전확인신고 대상 산업용기계 10가지 중, 공작기계에 해당하는 선반! 선반도 다양한 종류로 구분할 수 있는데요, 고용노동부에서 고시하는 내용은 아래와 같습니다.

​

위험기계 · 기구 자율안전확인 고시

제 9장 공작기계(선반, 드릴기, 평삭·형삭기, 밀링) 제18조(정의) 이 장에서 사용하는 용어의 뜻은 다음과 같다. 1.선반이랑 회전하는 축에 공작물을 장착하고 고정되어 있는 절삭공구를 사용하여 원통형의 공작물을 가공하는 공작기계를 말하며, 주요구조 및 종류는 다음 각 목과 같다. . . 나. 선반은 가공할 수 있는 공작물의 외경이 500mm이하 인것 은 소형, 500mm를 초과하는 것은 대형으로 구분하고, 이는 다시 다음 각 세목과 같이 분류한다. 1) 범용 수동선반 : 기계의 모든 작동이 수치제어를 사용하지 않고 조작자에 의해서만 이루어지는 기계를 말한다. 2) 반자동 선반 : 기계의 일부 작동이 전자 조작핸들 또는 수치제어 판넬을 이용해 이루어지는 기계를 말한다. 다만, 자동공구 교환장치, 자동 기동프로그램, 자동 송급장치 등의 자동화 설비를 갖춘 것은 제외한다. 3) 수치제어 선반 및 터닝센터 : 수치제어를 통한 완전 자동 기능이 내장된 기계를 말한다.



​

오늘은 소형 선반에 대한 자율안전확인신고 컨설팅 후기로

기계의 위험원과 방호조치 살펴보며 그 과정 공유하려고 합니다.

​

* 공작기계 전체 구분은 아래 포스팅에서 확인해보세요!

자율안전확인신고 - 공작기계







● ● ●

자율안전확인신고
컨설팅 후기

● ● ●

소재지	부산광역시
위험기계	공작기계 - 소형 선반
설비목적	자동차 소형 부품 가공을 목적으로 설치된 공작기계





▶ 소형 선반 위험성평가

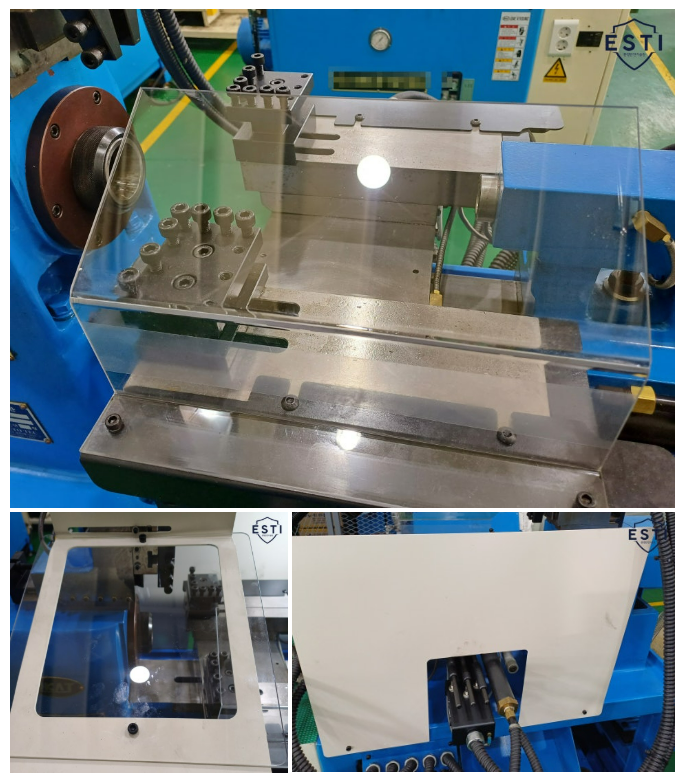

➊ 척가드 및 칩가드 설치

○ 선반의 주요 위험원인 튀는 공작물 조각에 의한 신체 부상을 방지하기 위한 안전기준에 따라 기계의 절삭작업이 이루어지는 전체

부위를 방호할 수 있는 전면 척가드와 후면 칩가드를 설치해 안전성을 확보해야 합니다.



범용 수동선반의 방호조치

1.회전하는 공작물 고정장치에 접촉되는 것을 방지하고 척죠의 비산에 따른 위험을 최소화하기 위해 다음 사항을 만족하는 척 가드를 설치해야 한다. -가드의 폭은 척 전체 길이를 방호할 수 있늘 것. 다만, 공작물의 가공작업에 방해가 되지 않을 것 -가드의 개방 시 스핀들의 작동이 정지되도록 연동회로를 구성할 것 ​ 2.냉각재 및 칩의 비산을 방지하기 위해 다음 사항을 만족하는 후면 칩가드를 설치해야 한다. 다만 고정식 가드 대신 원주형 울을 설치할 수 있다. -기계의 절삭작업이 이루어지는 전체부위를 방호할 수 있고 본체에 고정시킬 것 . .





➋ 주축 모터 안전덮개

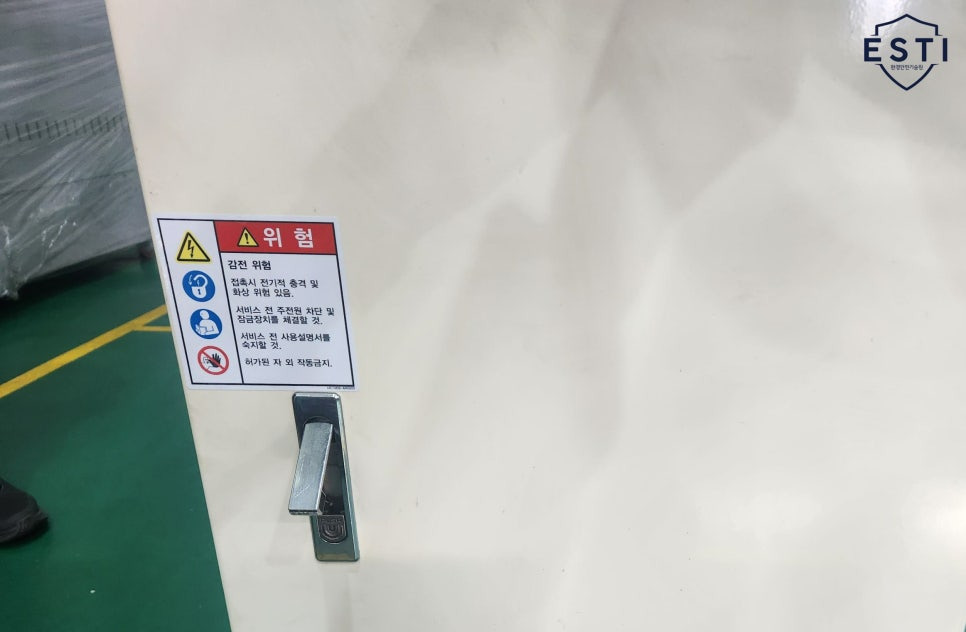

○ 회전부위에 대한 접촉으로 발생하는 사고는 밀폐식 안전덮개로 대비합니다. 모든 동력전달 부분에 보호용 가드를 설치하는 것이 중요하며 해당 사업장과 같이 경고 스티커로 안전성 강화할 수 있습니다. 고용노동부에서는 아래와 같이 '공작기계 안전기준 일반에 관한 기술상의 지침'으로 그 내용 고시하고 있습니다.



고용노동부 고시 (제2020-32호) 제6조(덮개 등)

① 공작기계의 동력전달부분 등과 같이 접촉에 의하여 근로자에게 위험을 미칠 우려가 있는 부분 및 공작기계 운전 중에 가공물, 부품 등의 비례에 의하여 근로자에게 위험을 미칠 우려가 있는 부분에는 덮개를 설치하여야 한다. ② 제1항의 덮개는 다음에 정하는 바에 따라야 한다. 1. 확실한 방호기능을 구비하고 있어야 한다. 2. 장기간 사용에 견딜 수 있는 견고한 구조로 하여야 한다. 3. 공작기계의 청소, 주유, 수리 등의 정비작업(이하 "정비작업”이라 한다) 및 조정작업에 방해가 되지 않는 구조로 하여야 한다. 4. 공구를 사용치 않고는 제거하거나 열 수 없는 구조로 하여야 한다. 5. 원칙적으로 고정형으로 하여야 한다. 끼워맞춤형으로 할 때는 쉽고 견고하게 끼워 맞출 수 있어야 한다. 6. 접촉에 의하여 근로자에게 위험을 미칠 우려가 있는 날카로운 모서리, 돌기부 등이 없어야 한다. 7. 공작기계의 작동부분과의 틈새에 손과 같은 것이 끼어들지 못하도록 하여야 한다. 8. 개폐식의 덮개는 그 개폐를 공작기계의 운전과 가능한 한 연동되도록 하여야 한다. ③ 공작기계 회전부분 등의 고정구 등은 묻힘형으로 하거나 덮개를 설치하여야 한다.



➌ 조명 설치

○ 다음으로 작업구역 내 조명의 설치입니다. 적절한 조도 확보를 위해 300lux 이상이라는 기준을 제시하고 있는데요, 아래와 같이 안전보건규칙에서도 그 중요성 확인 할 수 있습니다.



안전보건규칙 제7조 (채광 및 조명)			사업주는 근로자가 작업하는 장소에 채광 및 조명을 하는 경우 명암의 차이가 심하지 않고 눈이 부시지 않은 방법으로 하여야 한다.
안전보건규칙 제8조 (조도)			사업주는 근로자가 상시 작업하는 장소의 작업면 조도를 다음 각 호의 기준에 맞도록 하여야 한다. (갱내 작업장 및 감광재료 취급 작업장제외) 1.초정밀 작업 : 750lux 2.정밀작업 : 300lux 3.보통작업 : 150lux 4.그 밖의작업 : 75lux

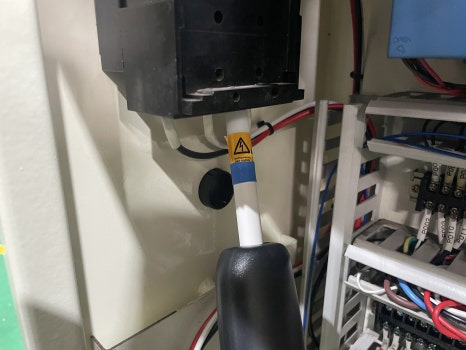

▶ 소형 선반 전기안전시험

▶ 공작기계 전기안전시험 항목은?
접지연속성시험	절연저항시험	내전압시험	잔류전압시험



(주)환경안전기술원의 전문 시험원이 현장방문 시 실시하는 전기안전시험입니다. 환경안전기술원은 KOLAS 공인시험기관으로 시험 진행과 성적서 발급이 논스톱으로 가능하며 전기안전시험만 단독으로도 가능하니 참고해주시기 바랍니다.

---





현장에서 실시한 위험성평가와 전기안전시험을 바탕으로

제출서류를 제출해 KCs인증 완료한 모습입니다.

자율안전확인신고 증명서는 저희를 거치지 않고

사업장으로 바로 송부되어 더욱 빠르게 받아보실 수 있답니다!



(주)환경안전기술원은 산업용기계의 자율안전확인신고(KCs) 전문 컨설팅기관으로

사업장 소재지에 구애받지 않고 어디든 출장이 가능합니다.

​

아래 이메일 및 유선으로 상담 및 견적 받아보세요!

감사합니다 ^.^​​
