Pump Impeller Type (Enclose / Semi-Open / Open)



 임펠러(Impeller) 란? 유체의 압력과 흐름을 증가시키는 데 사용되는 로터입니다.

임펠러는 원심 펌프의 회전 구성 요소로, 회전 중심에서 바깥쪽으로 유체를 가속하여 펌프를 구동하는 모터로부터 펌핑되는 유체로 에너지를 전달합니다. 유체의 외부 움직임이 펌프 케이스에 의해 제한될 때 임펠러가 달성한 속도는 압력으로 이동합니다. 임펠러는 일반적으로 들어오는 오일을 받아들이기 위한 입구(눈이라고 함)가 열려 있고, 액체를 방사형으로 밀기 위한 베인이 있으며, 구동축을 수용하기 위한 스플라인형, 키형 또는 나사형 보어가 있는 짧은 실린더입니다.

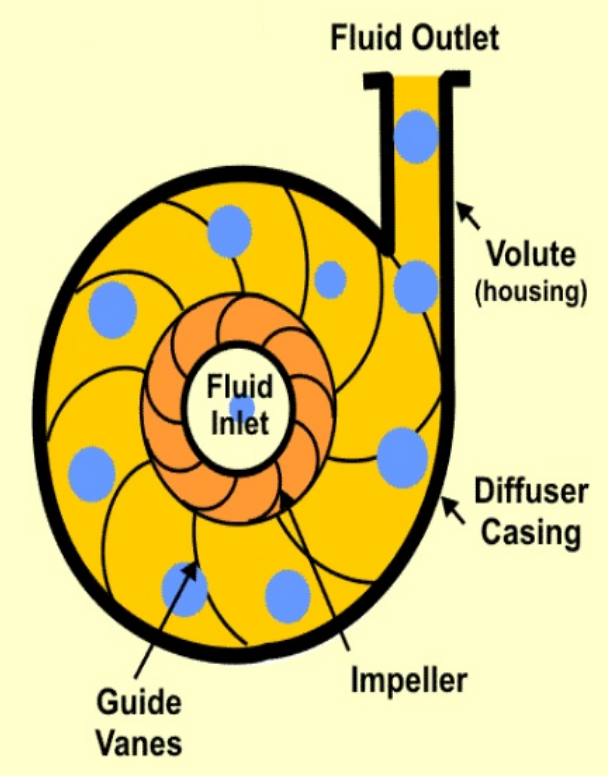

원심펌프는 회전차(Impeller)가 밀폐된 케이싱(Casing) 내에서 회전함으로써 발생하는 원심력을 이용하는 펌프이며, 유체는 회전차의 중심에서 유입되어 반지름방향으로 흐르는 사이에 압력 및 속도에너지를 얻고, 이 가운데 과잉의 속도에너지는 안내깃(Guide vane, diffuser vane)을 지나 와류실(Volute casing)을 통과하는 사이에 압력에너지로 전환되어 토출되는 방식의 펌프이다.

1️⃣ Enclose Impeller	2️⃣ Semi-Open Impeller	3️⃣ Open Impeller

* Enclose Impeller가 효율이 가장 좋고, 부유물 처럼 Plugging의 위험성이 높은 유체에는 Open Impeller가 유리하다.

1️⃣ Enclosed Impeller (밀폐형 임펠러)

베인은 두 개의 디스크 사이에 위치하며, 모두 하나의 주조로 되어 있습니다. 이 펌프는 높은 효율과 낮은 요구 NPSH를 가진 대형 펌프에 사용되며, 투명한 액체를 취급하는 펌프가 널리 사용됩니다. 닫힌 임펠러는 임펠러뿐만 아니라 추가적인 마모 링이 필요하기 때문에 더 비싼 디자인입니다.

2️⃣ Semi-Open Impeller (세미 오픈 임펠러)

한쪽에는 베인이 없고 다른 한쪽에는 밀폐되어 있습니다. 장막은 기계적 강도를 더해 줍니다. 또한 개방형 임펠러보다 높은 효율성을 제공합니다. 중경 펌프와 소량의 부유물을 포함한 액체에 사용할 수 있습니다. 순환 및 기타 손실의 최소화로 인해 임펠러 베인과 케이스 사이에 작은 간격이 존재하는 것이 매우 중요합니다.

3️⃣ Open Impeller (오픈 임펠러)

양쪽 모두 베인이 자유롭습니다. 구조적으로 약합니다. 일반적으로 부유물을 취급하는 작은 직경의 저렴한 펌프에 사용됩니다.
