압력용기 두께 계산

압력용기 두께 계산

압력용기의 여러형태의 동체에 대한 강도계산은 다음 계산식을 적용하여야 한다.

1. 내압을 받는 원통형 동체 또는 구형 동체의 강도 : 내면에 압력을 받는 원통형 동체 또는 구형 동체에 대한 판의 계산 두께 또는 최고 허용압력은 다음 계산식에 따른다.


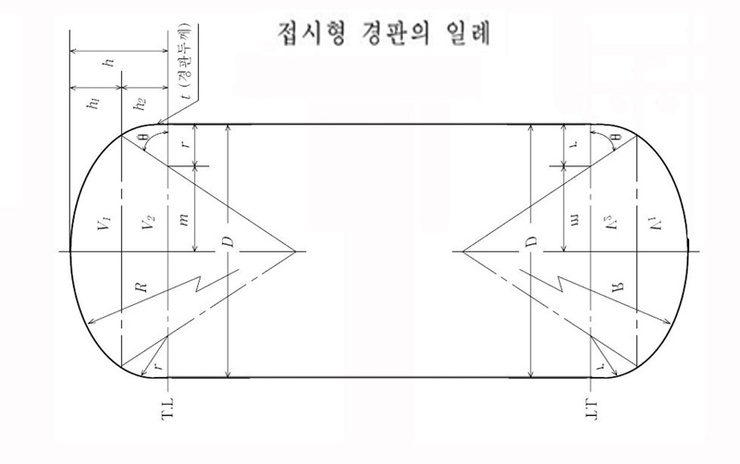

 1   원통형 동체

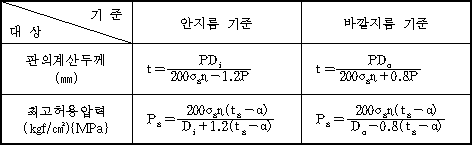

(1) t/Di≤0.25 또는 P≤100σaη/2.6의 경우

다만, 관인 경우 허용인장응력 값에는 이미 용접효율이 삽입되어 있으므로 η을 100%로 한다.



(2) t/Di＞0.25 또는 P＞100σαη/2.6의 경우



t	판의 계산 두께(㎜)	σa	재료의 허용인장응력(kgf/㎟){N/㎟}
ta	판의 실제 두께(㎜)	η	길이 이음의 용접이음 효율
P	설계압력(kgf/㎠){㎫}	α	부식여유(㎜)
Pa	최고허용압력(kgf/㎠){㎫}
Di	원통형 동체의 부식후의 안지름(㎜)
Do	원통형 동체의 부식후의 바깥지름(㎜)

 2   구형 동체

(1) t/Di ≤ 0.178 또는 P ≤ 100σaη/1.5의 경우
(2) t/Di ＞ 0.178 또는 P ＞ 100σaη/1.5의 경우

✓ Di : 구형 동체의 부식후의 안지름(㎜)
✓ η : 제23조제1항에 따른 구형 동체내의 용접 이음의 용접 효율
  • 맞대기용접, 용접부 응력제거 실시, 개선작업 충분, 용접선 20%에 대해 RT검사 실시 ⇒ 0.85 적용
  • 이때 RT검사100%의 경우 ⇒ 0.9 적용



✅ 철강 재료의 허용 인장 응력

종류	기호	최소인장강도(kgf/㎠)	각 온도(℃)에서 하용인장응력(kgf/㎠)
			0	40	75	100	125
일반구조용 압연강재 JIS G 3010	SS41	41	10.3	10.3	10.3	10.3	10.3
보일러 및 압력용기용 탄소강 및 몰리브덴강 강판 JIS G 3010	SB42	42	10.5	10.5	10.5	10.5	10.5
	SB46	46	11.5	11.5	11.5	11.5	11.5
	SB49	49	12.3	12.3	12.3	12.3	12.3
	SB46M	46	11.5	11.5	11.5	11.5	11.5
	SB49M	49	12.3	12.3	12.3	12.3	12.3
압력용기용 강판 JIS G 3115	SPV24	41	10.3	10.3	10.3	10.3	10.3
	SPV32	50	12.5	12.5	12.5	12.5	12.5
	SPV36	53	13.3	13.3	13.3	13.3	13.3
	SPV46	58	14.5	14.5	14.5	14.5	14.5
	SPV50	62	15.5	15.5	15.5	15.5	15.5
열간압연 스테인레스 강판 JIS G 4304 냉간압연 스테인레스 강판 JIS G 4305	SUS304	53	13.1	13.1	11.9	11.1	10.4
	SUS304L	49	11.3	11.3	11.3	10.6	9.3
	SUS316	53	13.1	13.1	11.9	11.2	10.7
	SUS316L	49	11.3	11.3	11.3	10.7	10.0
	SUS316J1	53	13.1	13.1	11.9	11.2	10.7
	SUS410	45	11.3	11.3	11.0	10.8	10.7
	SUS430	46	11.5	11.5	11.0	11.0	10.7
