방폭설비 곤지레다의 Drain Plug 반드시 설치해야 하나?

이번 포스팅은 방폭 설비의 유지 관리를 사항 중에 애매한 내용을 하나 정리해 보겠습니다.

전기 기계 기구는 모터, 가스감지기, 조명등, 컨트롤 박스 등으로 구성되고 전기케이블 (Power cable)과 계장케이블(Signal cable)이 조정실, MCC로 연결되어 구성됩니다. 물론 폭발위험장소(방폭지역) 내에서는 인화성가스로 인한 폭발사고를 예방하기 위해 방폭기능이 있는 전기 기계기구를 사용해야 합니다.

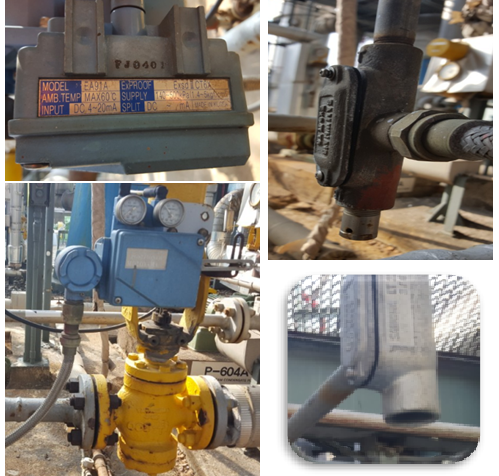

아래의 사진에서 노란색으로 표기된 부속품은 주철 '곤지레다'라고 칭합니다. 곤지레다는 Cable과 Conduit pipe와 연결을 하기 위한 부속설비입니다. 곤지레다는 방폭형 타입과 비 방폭형 타입이 있으며 일반적으로 화학공장 방폭구역 안에서 시공을 할 때에 방폭형과 비방폭형을 구분하여 시공하기가 불편하고, 잘못된 부품을 선정으로 인한 오류를 방지하기 위해 방폭형과 비 방폭형을 구분하지 않고 방폭형 부속품으로 적용하는 것이 관례입니다.

사진 우측의 '곤지레다'는 방폭형 부속품입니다. ExeⅡ 표기되어 있으며 안전증방폭 (Increased safety) 구조이며, 하부에 방폭 PLUG인 END CAP이 설치가 되어 있습니다.  수직관 하부에 방폭 PLUG를 반드시 설치해야 할까요? 과거 일부 감독기관에서 위 CASE에서 방폭 PLUG를 설치해야 하며 위법으로 판단했던 시절이 있었습니다.

🔹케이블 그랜드(Cable Gland)란
케이블을 배전반(Junction Box)같은 전기장치에 연결할때, 단단하고 안전하게 연결할 수 있도록 사용하는 장치입니다. 만일 배전반(Junction Box) 하단에 구멍을 뚫어 구멍사이로 케이블을 단순 연결하기만 하면, 케이블과 배전반간에는 아무런 지탱하는 힘이 없기 때문에 케이블이 이리저리 흔들리고 불완전하게 연결될 것입니다. 케이블그랜드를 사용해야 케이블과 배전반간에 물리적으로 완벽하게 연결할 수 있고, 전기장치는 비로소 외부와의 연결을 단단히 할 수 있습니다. 뿐만아니라, 케이블 그랜드에 접지나 절연의 기능까지 가능하도록 Accessories를 추가할 수도 있고, IP등급(방수방진)의 유지도 가능합니다. 또, 방폭장비에 연결하는 경우에는 방폭보호등급의 유지를 위해 적절한 방폭용 케이블그랜드를 사용해야 합니다.


🔹'곤지레다'에 방폭플러그 (Drain Plug)를 반드시 설치해야 하는가?

위에서 설명하였듯이 방폭형 전기기계기구에서 폭발위험을 제어하기 위한 방폭기능은 전기기계기구와 방폭형 Cable Gland에서 그 역할이 완료됩니다. 즉, Conduit pipe에 연결된 주철 '곤지레다'의 하부 방향에 반드시 방폭 PLUG를 설치할 필요는 없습니다. 그런데, 왜? 방폭형 곤지레다를 사용할 필요가 없는데 사용을 했느냐? 라는 의문이 생깁니다.

다시 설명드리면 곤지레다는 방폭형 타입과 비 방폭형 타입이 있으며 일반적으로 화학공장 방폭구역 안에서 시공을 할 때에 방폭형과 비방폭형을 구분하여 시공하기가 불편하고, 잘못된 부품 선정으로 인한 오류를 방지하기 위해 방폭형과 비 방폭형을 구분하지 않고 일괄적으로 방폭형 부속품으로 적용하는 것이 관례입니다. 이러한 이유로 방폭형 부속품을 사용하게 됩니다.

한가지 더!
Drain Plug를 막아 놓았을때 불리한 점은 Conduit Pipe 틈새로 수분등이 유입되거나, 동절기 응축된 수분이 Conduit Pipe 내부에 잔류하게 되어 Conduit Pipe를 부식시키거나 Cable이 수분과 장기간 접촉되어 손상을 일으킬 수 있습니다.


🔹유권 해석
포스팅 내용은 법, GUIDE, CODE에 별도로 기술된 자료를 찾을 수 없었습니다. 너무 기본적인 것이라 기술된 내용이 없을수도 있습니다. 따라서, 본 내용을 질의 해보았습니다. 질의회신이란 참으로 귀찮고 번거로운 일입니다. ^^;;

Q. 전선관 하부 Drain Plug가 달린 Fitting을 사용하고 있는데 Drain Plug를 풀어서 개방해놓으면 방폭 기능 유지의 안전상 문제가 있는지 여부
A. (KOSHA) Drain Plug는 항상 열려있는 상태로 유지하여도 방폭 기능 유지와는 관계없음
A. (KGS) Fitting은 방폭제품에 설치된 케이블글랜드와 다른 용도이며 단순히 전선케이블을 보호하기 위한 목적용으로 사용되므로 Drain Plug를 제거하여 사용하여도 무방함

질의회신-전선관 방폭 기능 유지 관련 질의 결과 (2020.03).pdf

1.52MB
