Opgal은 40여년의 기술개발과 연구를 바탕으로 현장에서 입증된 기술을 보유한 최첨단 열화상 및 능동형 이미징 솔루션을 제공하는 세계 최고 수준의 제조업체입니다. 10여년 전 Opgal은 최초의 OGI(광학 가스 이미징) 카메라 EyeCGas 1.0을 출시하였고, 이 획기적인 OGI 카메라를 통해 석유화학 및 가스 산업 현장의 가스누출 검사 방식에 혁명을 일으켰습니다.

Opgal은 수년에 걸친 피드백을 바탕으로 본질적으로 안전하고 견고한 2세대 OGI 카메라 EyeCGas 2.0을 출시했습니다. EyeCGas 2.0은 무선연결, 라이브 이미지 및 비디오 스트리밍, 타 분석기와의 통합 등의 기능을 갖추고 있으며, TVA2020, PHX42, LMm, RMLD 및 LDAR 소프트웨어를 사용하면 LDAR 검사를 더욱 빠르고 효율적으로 수행할 수 있습니다.

또한, Opgal은 사용자의 편의를 위하여 세계에서 가장 작고, 저렴한 OGI 카메라인 EyeCGas Mini를 출시하였으며 (3종류 모델 메탄, SF6/암모니아 및 냉매) 고정 OGI 솔루션인 EyeCGas 24/7과 OGI 카메라에 대한 정량화(QOGI ) 및 연중무휴 OGI 카메라에 대한 자동화된 영상 관리 시스템을 운영할 수 있는 EyeCSite 소프트웨어를 개발 하여 24시간, 연중무휴 가스누출 탐지 가능하도록 시스템을 제공하고 있습니다.

한국 내 Opgal 과 관련한 업무는 (주)엠씨마스터스가 전담하고 있으며, 솔루션 기술문의 및 장비공급 전반에 대한 지원을 제공하고 있습니다.

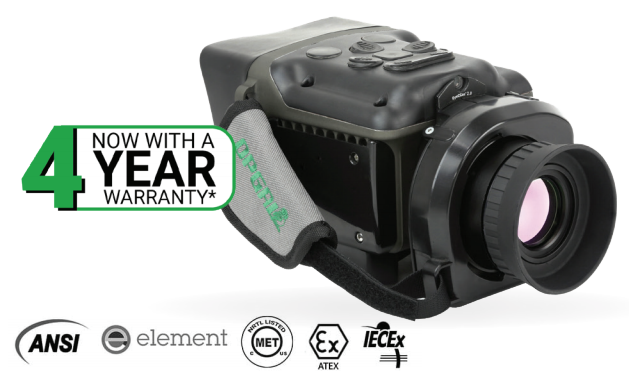

EyeCGas® 2.0 CO - 일산화탄소용 휴대용 광학 가스 이미징 카메라



EyeCGas ® 2.0





고감도 휴대용 광학 가스 이미징(OGI) 카메라인 EyeCGas 2.0은 메탄, CO2를 포함한 400가지 이상의 VOC를 감지할 수  있습니다. 본질적으로 안전하며 EPA "Quad Oa"(OOOOa) 규정을 준수하는 이 장비는 혹독한 조건에서도 작동하도록 설계되었으며 다양한 기능을 갖춘 세계 최고의 OGI 카메라입니다.

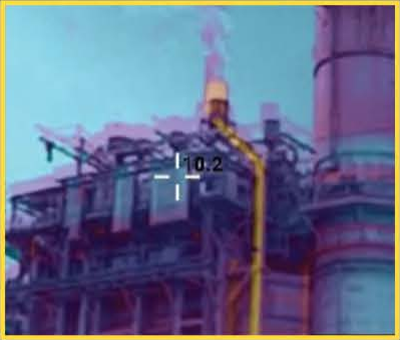

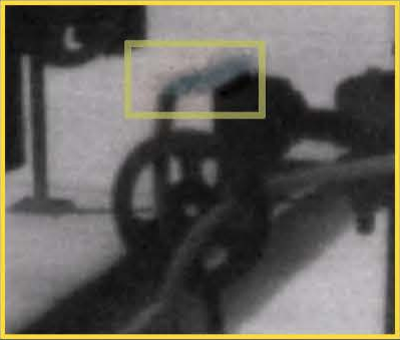

EyeCGas ® CO는 CO 가스 누출 감지용 휴대용 OGI 카메라입니다. 이 OGI 카메라를 사용하면 일산화탄소 및 기타 유해 가스 배출을 안전하고 원격으로 감지하고 위치를 확인할 수 있습니다. 이러한 독성 가스가 제조 공정의 일부이든 생산 라인의 부산물이든 EyeCGas ® CO는 안전성을 높이고 환경을 보호하는 데 도움이 됩니다. EyeCGas CO 카메라로 비교할 수 없는 안전성과 효율성을 발견하십시오. 일산화탄소 및 기타 유해 가스 배출을 원격으로 손쉽게 식별하고 찾아냅니다. EyeCGas CO 카메라는 ATEX Zone 2 및 UL Class I Div II 인증을 받은 소수의 카메라 중 하나로 가장 까다로운 위험한 환경에서도 전례 없는 성능을 보장합니다.

일산화탄소용 휴대용 광학 가스 이미징 카메라 EyeCGas 2.0 CO를 사용하면 실시간으로 검사를 스트리밍하거나 전용 EyeCGas 앱을 사용하여 결과를 공유할 수 있습니다. 고객 피드백을 기반으로 한 무료 소프트웨어 업그레이드를 받고 Opgal의 독점적인 4년 보증을 통해 귀하의 투자가 보장된다는 것을 확신하십시오.





✅  주요 특징



◆   가스 누출 감지
CO 및 CO2를 빠르게 감지합니다.

◆   열화상 이미징
고성능 측정을 위한 온도측정 기능 및 다양한 컬러 팔레트

◆   연결성
Wi-Fi, GPS, 핫스팟 및 Bluetooth 기능이 내장되어 있습니다.

◆   규정 준수
EPA의 Quad Oa(OOOO' a /b/c) 규정을 준수합니다.

◆   가스 정량화
내장된 정량화 또는 EyeCSite 소프트웨어 및 기타 타사 장치를 통해 원격으로 작동되는 정량화입니다.

◆   LDAR 지원 기능
다양한 소프트웨어 및 분석기와 통합됩니다.

◆   무료 펌웨어 업그레이드
카메라 업그레이드 및 개선 사항을 무료로 받으십시오.

◆   본질적으로 안전함
IECEX 본질 안전 구역 II, ANSI, CSA 클래스 I 및 클래스 II div.2.

◆   견고하고 밀봉됨
석유 및 가스 산업의 가혹한 조건에서 가스 누출을 감지하기 위해 특별히 설계되었습니다.

◆   다중 스펙트럼 OGI
동일한 카메라로 CO2 감지가 가능한 교체 가능한 필터입니다.

---



✅  제품 사양



IR Resolution	320 x 240 pixels
Focus	Manual Focus
Detector Pitch	30 μm
Thermal Sensitivity/ NETD	<10 mK at 30°C (86°F)
Gas Sensitivity	5.0 ppm m, ΔT =10°C, 1 m/s wind speed, distance 2m
Hazardous Location Compliance	CSA C22.2 No. 213-M1987, Non-Incentive Electrical Equipment for Use in Class I, Division 2, ANSI/ ISA-12.12.01 – Class I and II, Division 2, and Class III, ATEX. Intrinsically safe for Zone 2 ratings as: Ex II 3 GD; Ex ic nA nC IIC T6 Gc; Ex ic tc IIIC T85°C DC
Gas leak detection capabilities	WITH SPECTRAL filter of 4.0μm to 4.7μm for arbon monoxide and Carbon dioxide
Detector and Optical Data
Detector Type	Focal plane array (FPA), cooled MCT
Spectral Range	4.0 μm to 4.7 μm
Replaceable filters	CO2 4.1-4.4 μm
Sensor Cooling	Stirling Microcooler
Digital Image Enhancement	High sensitivity mode (HSM), noise reduction filter
Available Lenses	18° (30 mm); 7.5° (75 mm)
F-Number	1.1
Image Presentation
Display	3.5" (10’equivlent using glare shield), 640 × 480 pixel, LCD
Image Presentation Modes	IR image, visual image, Normal, Enhanced & Thermography
Color Palettes	6 color palettes (Rainbow, Iron, ISO red, ISO green, Grey Scale and Vivid)
Zoom	x2, x4, x8 and x16 (only for visible camera)
Measurement & Analysis
Measurement Temperature Range	-20°C to 350°C (-4°F to 662°F)
Accuracy	At Least ± 1 °C (0 – 100 °C), ± 2% (> 100 °C), ± 2°C (-20 – 0 °C)
Gas emission Quantification	Built-in real-time and offline Image processing gas quantification for desktop or handheld application (offline/online operation)
Accessories & Apps
Head up display	Seamless integration including voice commands with Realware® head up display
Mobile APP	Android 10 /IOS 14 and up
Communication interface & Data Storage
GPS	Included, can be added to any still or video recording
Storage Media	Up to 20 hours and more of video storage over a 64GB solid state memory
Image File Formats	JPG Format (on available modes)
Communication Interfaces	USB : Data transfer, video streaming and video images file transfer Wi-Fi : 2.4 GHz for video streaming and file transfer Bluetooth : Bluetooth 4.2 with other devices : RMLD, TVA2020, LDAR software etc… GPS : Built in or external
Video Out	Digital video recorder build-in generates a .ts format video on all modes.
Video Recording and Streaming
IR or Visual Video	Digital video recorder build-in generates a .ts format video on all
Radiometric IR Video Streaming	Over Wifi
Environmental & Certifications
Operating Temperature Range	-20°C to 50°C (-4°F to 122°F)
Storage Temperature Range	-40°C to 70°C (-40°F to 158°F)
Encapsulation	IP65 (Intrinsically safe)
Drop	ASTM-D 4169-06 Schedule A
Vibration	ASTM-D 4169-08 Schedule F Test method D999
HALT	Max temp: 55°C, Min temp: -20°C
Safety	EN60950-1:2006
Additional Information
Battery Type	Rechargeable Li-ion battery; 7.4 V, charger included
Battery Operating Time	>4.5 hours continuous operation
Battery Charging Time	3 hours to 95% capacity, charging status indicated by LEDs
Camera Size	9″ x 4.3″ x 5.1″ (230 x 110 x 130) mm
Camera Weight	2.6 kg (5.9 lb)
Mounting Interfaces	UNC ¼"-20
Warranty	4 years (Detector & cooler – 2 years; Batteries 1 year)
Box Contents
Packaging	Inf rared camera with lens, Batteries (2), Battery Charger, USB Cable, Neck strap, Glare Shield, Carrying Case, Cleaning Kit.

1※  국내 실적 : 국방부, 환경공단,  여수 L* 화학,  코**인더스트리 외 다수
