연기감지기, 열연복합감지기 소개 - 듀얼광학식 연기센서, 이온화식 연기감지기, 광학식 연기감지기, 비접촉 적외선 온도센서









국내 대리점 : (주)가스리서치  사무실 :  031-768-9314  /  핸드폰 : 010-3271-4437 /  https://gasresearch.co.kr







 제품 소개 - 연기감지기

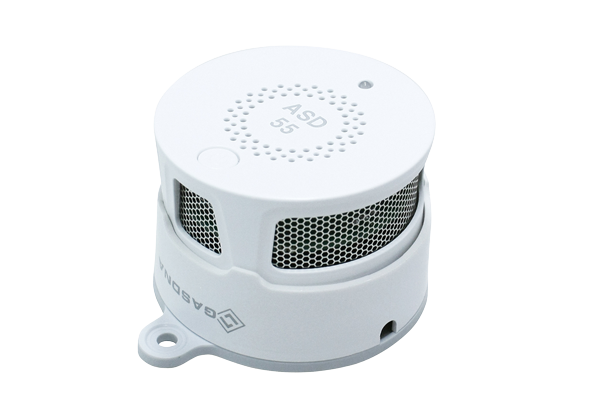

  1     ASD-55  연기감지기

듀얼 광학식 / 비축적형 / AI 알고리즘







ASD-55는 AI 알고리즘이 내장되어 있는 연기센서 입니다.

기존의 연기 센서는 대부분 먼지 및 미스트 수분에 오작동이 자주 발생하였습니다. 하지만 ASD-55는 세계 최초로 듀얼 광학식 센서를 사용하여 센서의 성능을 획기적으로 개선하였습니다.





◆  특 징

▶  저농도 연기감지 (Low Concentrated Smoke Detection)
정밀한 산업용 자동화 장비의 안전기능을 보조하는 용도로 설계되어 미량의 Smoke 검지에 적합합니다.


▶  디지털 프로세스(Digital Process)
프로세서에 의해 다양한 인공지능이 제공되어 검지효과를 극대화 할 수 있도록 검지 및 경보기능을 최적으로 구성할 수 있습니다.


▶  광학식 연기 센서 (Optical Smoke Sensor)
주위의 공기가 일정한 농도의 연기를 포함하게 되면 연기에 의해 광전소자에 접하는 광전량의 변화를 이용하는 광학식 연기센서는 감도가 매우 뛰어나 저 농도의 연기까지도 신속하게 감지할 수 있습니다. 그리고 주변 노이즈 및 오동작 경보를 피할 수 있는 기능이 내장되어 있습니다.





◆  제품 사양

검지원리 듀얼 광학식 연기센서(Dual Optical Smoke Sensor)
검지방식 비축적형
반응시간 3초 이내
외부출력 A접점(DC30V 1A),B접점, RS485 MODBUS
입력전원 DC 22~26V
사용전류 24V 60mA(MAX)
외부재질 ABS
작동 온·습도 -35~80℃, 0~95% RH (Non-Condensing)
프로세스방식 AI 알고리즘






  2      ASD-56  연기감지기
듀얼 광학식 / 비축적형 / AI 알고리즘 / 수동리셋기능





ASD-56은 AI 알고리즘이 내장되어 있는 연기센서 입니다.
기존의 연기 센서는 대부분 먼지 및 미스트 수분에 오작동이 자주 발생하였습니다.
하지만 ASD-56은 세계 최초로 듀얼 광학식 센서를 사용하여 센서의 성능을 획기적으로 개선하였습니다.





◆  특 징

▶  저농도 연기감지 (Low Concentrated Smoke Detection)
정밀한 산업용 자동화 장비의 안전기능을 보조하는 용도로 설계되어 미량의 Smoke 검지에 적합합니다.


▶  디지털 프로세스(Digital Process)
프로세서에 의해 다양한 인공지능이 제공되어 검지효과를 극대화 할 수 있도록 검지 및 경보기능을 최적으로 구성할 수 있습니다.


▶  광학식 연기 센서 (Optical Smoke Sensor)
주위의 공기가 일정한 농도의 연기를 포함하게 되면 연기에 의해 광전소자에 접하는 광전량의 변화를 이용하는 광학식 연기센서는 감도가 매우 뛰어나 저 농도의 연기까지도 신속하게 감지할 수 있습니다. 그리고 주변 노이즈 및 오동작 경보를 피할 수 있는 기능이 내장되어 있습니다.





◆  제품 사양

검지원리 듀얼 광학식 연기센서(Dual Optical Smoke Sensor)
검지방식 비축적형
반응시간 3초 이내
외부출력 A접점(DC30V 1A),B접점, RS485 MODBUS
입력전원 DC 22~26V
사용전류 24V 60mA(MAX)
외부재질 ABS
작동 온·습도 -35~80℃, 0~95% RH (Non-Condensing)
프로세스방식 AI 알고리즘
리셋 스위치 리셋 스위치 누른 후 정상화 복귀






  3      SD-50  연기감지기
이온화식 / 대기 확산식(Diffusion) / Digital Process









SD-50은 마이크로프로세서 내장형의 Smoke Detector입니다. 센서로부터 신호를 받아 미리 설정해둔 경보설정치와 비교하여 설정치를 초과할 경우 Relay 출력을 내보내 PLC/DDC 등과 연동 조절을 할 수 있습니다.

기존의 Smoke Detector는 대부분이 화재 경보용으로만 적용되어 산업현장의 UTILTY용으로 사용할 정도의 검지의 정확성과 안정성이 확보되지 않은 것이 일반적이었습니다. 때문에 SD-50은 민감한 이온화식 센서를 산업용 DETECTOR 기술로 컨트롤하여 민감도와 안정성을 동시에 충족시키도록 설계되었습니다.





◆  특 징

▶  저농도 연기검지(Low Concentrated Smoke Detection)
정밀한 산업용 자동화장비의 안전기능을 보조하는 용도로 설계되어 미량의 Smoke 검지에 적합합니다.


▶  디지털 프로세스(Digital Process)
마이크로 프로세서에 의해 다양한 인공지능이 제공되어, 검지효과를 극대화할 수 있도록 검지 및 경보기능을 최적으로 구성할 수 있습니다.


▶  이온화식 센서(Ionization Sensor)
방사선에 의해 형성된 이온 대에 연기가 결합할 때에 발생하는 전류변화를 이용하는 이온화식센서는 감도가 매우 뛰어나 저 농도의 연기까지도 신속하게 감지할 수 있습니다.





◆  제품 사양

검지원리 이온화식(Ionizations Smoke Chamber)
검지방식 대기 확산식(Diffusion)
반응시간 3초 이내
외부출력 A접점(DC30V 1A),B접점
입력전원 DC 22~26V
사용전류 25㎃. Maximum
외부재질 아세탈
작동 온·습도 -20℃~ 65℃ / 0 ~ 95% RH (Non-Condensing)
프로세스방식 Digital Process






  4      SD-51  연기감지기
이온화식 / 대기 확산식(Diffusion) / Digital Process





SD-51은 마이크로프로세서 내장형의 Smoke Detector입니다. 센서로부터 신호를 받아 미리 설정해둔 경보설정치와 비교하여 설정치를 초과할 경우 Relay 출력을 내보내 PLC/DDC 등와 연동 조절을 할 수 있습니다.

기존의 Smoke Detector는 대부분이 화재 경보용으로만 적용되어 산업현장의 UTILTY용으로 사용할 정도의 검지의 정확성과 안정성이 확보되지 못한 것이 일반적이었습니다. 때문에 SD-51은 민감한 광학식 연기센서를 산업용 DETECTOR 기술로 콘트롤하여 민감도와 안정성을 동시에 충족시키도록 설계되었습니다.





◆  특 징

▶  저농도 연기감지 (Low Concentrated Smoke Detection)
정밀한 산업용 자동화장비의 안전기능을 보조하는 용도로 설계되어 미량의 Smoke 검지에 적합합니다.


▶  디지털 프로세스(Digital Process)
정마이크로 프로세서에 의해 다양한 인공지능이 제공되어 검지효과를 극대화할 수 있도록 검지 및 경보기능을 최적으로 구성할 수 있습니다.


▶  광학식 연기 센서 (Optical Smoke Sensor)
주위의 공기가 일정한 농도의 연기를 포함하게 되면 연기에 의해 광전소자에 접하는 광전량의 변화를 이용하는 광학식 연기센서는 감도가 매우 뛰어나 저 농도의 연기까지도 신속하게 감지할 수 있습니다.





◆  제품 사양

검지원리 광학식 연기센서(Optical Smoke Sensor)
검지방식 대기 확산식(Diffusion)
반응시간 3초 이내
외부출력 A접점(DC30V 1A),B접점
입력전원 DC 22~26V
사용전류 25㎃. Maximum
외부재질 Polycarbonate Resin
작동 온·습도 -20℃~ 65℃ / 0 ~ 95% RH (Non-Condensing)
프로세스방식 Digital Process










 제품 소개 - 열연복합감지기



  1      ASD-57 열연복합감지기
듀얼 광학식 / 서미스터 센서 / 비축적형 or 70℃ 이상 / AI 알고리즘





ASD-57은 듀얼 광학식 연기센서와 서미스터 센서가 내장되어 있는 열연 복합감지기 입니다.

AI 알고리즘을 이용하여 감지기 주변 환경의 연기 농도 및 온도를 감지합니다.







◆  특 징

▶  저농도 연기감지 (Low Concentrated Smoke Detection)
정밀한 산업용 자동화장비의 안전 기능을 보조하는 용도로 설계되어 미량의 Smoke 검지에 적합합니다.



▶  디지털 프로세스(Digital Process)
프로세서에 의해 다양한 인공지능이 제공되어 검지효과를 극대화 할 수 있도록 검지 및 경보 기능을 최적으로 구성할 수 있습니다.

▶  광학식 연기 센서 (Optical Smoke Sensor)
주위의 공기가 일정한 농도의 연기를 포함하게 되면 연기에 의해 광전소자에 접하는 광전량의 변화를 이용하는 광학식 연기센서는 감도가 매우 뛰어나 저 농도의 연기까지도 신속하게 감지할 수 있습니다. 그리고 주변 노이즈 및 오동작 경보를 피할 수 있는 기능이 내장되어 있습니다.

▶  서미스터 센서 (Optical Smoke Sensor)
온도의 작은 변화에 비례하여 저항에 있어서 큰 변화를 보여주는 소결 반도체 물질로 구성된 온도감지 센서입니다.





◆  제품 사양

검지원리 듀얼 광학식 연기센서(Dual Optical Smoke Sensor), 서미스터센서
검지방식 비축적형 or 70℃ 이상
반응시간 3초 이내
외부출력 A접점(DC30V 1A),B접점, RS485 MODBUS
입력전원 DC 22~26V
사용전류 24V 60mA(MAX)
외부재질 ABS
작동 온·습도 -35~80℃, 0~95% RH (Non-Condensing)
프로세스방식 AI 알고리즘
리셋 스위치
리셋 스위치 누른 후 정상화 복귀






  2      TS-60  열연복합감지기
이온화식(연기), 비접촉 적외선(온도) / 열전대 (비접촉 적외선 측정방식) / 대기 확산식(Diffusion)



TS-60은 비접촉식 적외선 온도계와 Smoke Detector가 내장되어 있습니다.
기존의 열연 복합 감지기는 대부분이 화재가 발생하여 감지기까지 열이 닿아야 측정이 가능하였지만, TS-60은 화재 초기에 증가하는 적외선 양 또는 미세연기로도 바로 화재 유무 판단이 가능하여 조기에 화재 예방이 가능한 제품입니다.





배전반 화재 사진 : TS-60은 이러한 화재를 초기에 감지하여 피해를 최소화 하는 제품입니다.



◆  특 징

▶  비접촉식 적외선온도계는 측정온도 범위는 -70도 에서 380도 까지 넓은 온도범위를 측정할 수 있습니다.


▶  경보 설정 온도는 내부 딥 스위치를 조정 하여 사용자가 조정이 가능합니다.


▶  저농도 연기검지(Low Concentrated Smoke Detection)
정밀한 산업용 자동화장비의 안전기능을 보조하는 용도로 설계되어 미량의 Smoke 검지에 적합합니다.


▶  디지털 프로세스(Digital Process)
마이크로 프로세서에 의해 다양한 인공지능이 제공되어, 검지효과를 극대화할 수 있도록 검지 및 경보기능을 최적으로 구성할 수 있습니다.





◆  제품 사양

비접촉 적외선 온도사양
측정범위 -70 ~ 380℃ (딥 스위치로 알람값 설정)
검지방식 열전대 (비접촉 적외선 측정방식)
광학적 분해능 35℃
광학스펙트럼 8~14㎛
응답시간 0.3 초
외부출력 A 접점(DC30V 1A)



연기 농도 사양
검지원리 이온화식(Ionizations Smoke Chamber)
검지방식 대기 확산식(Diffusion)
반응시간 3초 이내
외부출력 A 접점(DC30V 1A)
입력전원 DC 22V~26V
사용전류 50㎃. Maximum
작동 온/습도 -20℃~ 60℃ / 0 ~ 95% RH (Non-Condensing)








  3      TS-70  열연복합감지기
이온화식(연기), 비접촉 적외선(온도) / 열전대 (비접촉 적외선 측정방식) / 대기 확산식(Diffusion) / Digital Process







TS-70은 비접촉식 적외선 온도계와 Smoke Detector가 내장되어 있습니다.
기존의 열연 복합 감지기는 대부분이 화재가 발생하여 감지기까지 열이 닿아야 측정이 가능하였지만, TS-70은 화재 초기에 증가하는 적외선 양 또는 미세연기로도 바로 화재 유무 판단이 가능하여 조기에 화재 예방이 가능한 제품입니다.















◆  특 징

▶  비접촉식 적외선온도계는 측정온도 범위는 -70도 에서 380도 까지 넓은 온도범위를 측정할 수 있습니다.


▶  저농도 연기검지(Low Concentrated Smoke Detection)
정밀한 산업용 자동화장비의 안전기능을 보조하는 용도로 설계되어 미량의 Smoke 검지에 적합합니다.


▶  디지털 프로세스(Digital Process)
마이크로 프로세서에 의해 다양한 인공지능이 제공되어, 검지효과를 극대화할 수 있도록 검지 및 경보기능을 최적으로 구성할 수 있습니다.





◆  제품 사양

비접촉 적외선 온도사양
측정범위 -70 ~ 350℃ (딥 스위치로 알람값 설정)
검지방식 열전대 (비접촉 적외선 측정방식)
광학적 분해능 35℃
광학스펙트럼 8~14㎛
응답시간 0.3 초
외부출력 4-20mA



연기 농도 사양
검지원리 이온화식(Ionizations Smoke Chamber)
검지방식 대기 확산식(Diffusion)
반응시간 3초 이내
외부출력 A 접점(DC30V 1A)
입력전원 DC 22V~26V
사용전류 50㎃. Maximum
작동 온/습도 -20℃~ 60℃ / 0 ~ 95% RH (Non-Condensing)
프로세스방식 Digital Process
출고시 온도 설정 50℃
연기농도 1%
