초순수용 온라인 TOC 분석기 - TOC_1000e / 고감도, 저농도, 실시간 TOC 측정에 최적의 장비(제약, 바이오, 실험실, 반도체 산업 등) 초순수TOC

(주)엠씨마스터스 2025. 6. 4. 13:39



"세계에서 가장 작고, 가벼운 디자인 케이스에 세계 최초 기술 적용"





 제품 개요



SHIMADZU TOC_1000e는 제약, 바이오, 의료 기기, 식음료, 화학, 정밀 기계, 반도체, 실험실 등 다양한 산업 분야에서 고도로 정제된 물과 그 품질 관리에 대한 요구에 충족하며, 감도가 매우 높고 검출 한계가 0.1μg/L로 낮아 초순수 TOC 측정에 완벽하게 적합한 저농도 초순수 TOC 분석기입니다.



 1   특 징

이 기기는 온라인 TOC 및 전도도 분석기인 eTOC 시리즈의 정수용 전도도 분석기입니다.

✅   TOC, 전도도 및 약전 지원
이 기기는 미국 약전(USP 643, USP 645), 유럽 약전(EP 2.2.38, EP 2.2.44), 인도 약전(IP 2.4.9, IP 2.4.30) 및 중국 약전 (ChP 0681, Ch 0682)에 설명된 사양을 충족하는 TOC 분석기 또는 전도도 분석기로 사용할 수 있습니다.
또한 이 기기는 일본 약전 제17판, 일반 정보(G8, 4.5.2) *  에 기술된 사양을 충족하는 TOC 분석기로 사용할 수 있습니다.
* 원수로 고순도 물을 사용하는 경우.

✅   리액터(Reactor)
엑시머 램프 내부에 산화 흐름 라인이 통합된 액티브 패스 구조로 단파장(172nm) 자외선을 시료에 효율적으로 방출할 수 있습니다. 이를 통해 산화제를 사용하지 않고도 2,000μg/L의 측정 범위를 실현합니다.
기존 모델에 널리 사용되던 저압 수은 램프와 달리 엑시머 램프는 수은을 포함하지 않아 폐기 시 환경 부담을 줄여줍니다.

✅   데이터 무결성
데이터 무결성은 ID 및 비밀번호 인증, 작동 이력 기록, LabSolutions에 측정값 저장을 통해 보장됩니다. 측정 결과는 PDF 파일  또는 TXT 파일로 출력할 수 있습니다.

✅   사용자 친화적인 작동
조작 화면은 직관적인 그래픽 사용자 인터페이스를 갖추고 있으며 터치로 제어할 수 있습니다.

✅   유지 관리를 위한 접근성
소모품 교체와 조정은 모두 기기 전면에서 할 수 있습니다.

 2   장 점

  • 무수은 엑시머 램프를 적용한 세계 최초 TOC 분석기
  • "Active-Path" 설계로 램프 전력 극대화
  • 초경량 케이스에 대형 컬러 터치 LCD 화면 탑재
  • 사용자 친화적 설계로 유지 관리 효율성 향상
  • 사용 및 유지 관리 쉬운 설계로 효율성 향상 및 별도의 관리 도구 없는 유지 관리
  • 4가지 용액을 처리하기 위한 표준 솔루션 및 샘플러로 교정/검증 수행
  • 쉽게 읽고 사용할 수 있는 형식으로 USB 메모리 데이터 출력 및 네트워크 데이터 전송



 초순수 온라인 TOC 측정기 측정 원리



✅   TOC 측정 원리

  • 초순수용 TOC 측정기는 반응기 내 제논 엑시머 램프에서 방출되는 172nm 파장의 자외선에 의한 유기물의 산화와 유기물의 산화 결과로 생성되는 탄산수소 이온의 전도도 결합하여 순수 및 초순수에 포함된 TOC를 측정합니다.
  • 기존에는 동일한 측정 원리를 사용하는 TOC 분석기의 자외선 광원으로 저압 수은 램프가 사용되었지만, 초순수용 TOC 측정기는 제논 엑시머 램프를 채택하여 수은 없이도 가능합니다.
  • 초순수용 TOC 측정기는 제논 엑시머 램프를 켜고 끔으로써 부분적으로 측정된 총 탄소(TC)와 무기 탄소(IC)의 차이로 계산된 TOC값을 출력합니다.

✅   전도도 측정 원리

  • 전도도는 전기 저항의 역수, 즉 전기가 매질을 얼마나 쉽게 통과하는지를 나타내는 값으로 서로 마주보는 두 개의 전극을 사용하여 측정합니다.
  • 전도도는 시료의 온도에 영향을 받지만, 온라인 초순수용 TOC 측정기를 사용하면 전도도 값(보정 없이)과 시료 온도를 출력하거나 시료 온도에 따라 보정된 전도도 값을 출력하는 것 중에서 선택할 수 있습니다. 온도 보정 전도도를 계산하는 공식은 다음과 같습니다.


전도도는 물에 존재하는 이온성 불순물의 양을 나타내는 , TOC와 함께 순수 및 초순수 순도 테스트에 널리 사용됩니다.





 세계 최초 기술을 적용한 세계에서 가장 작고 가벼운*¹ 케이스



✅   세계 최초*² 무수은 엑시머 램프를 사용한 TOC 분석기
엑시머 램프는 제논 가스 내에서 유전체 방전을 유도하여 172 nm 파장의 고에너지를 방출합니다.
TOC_1000e는 세계 최초로 수은이 없는 엑시머 램프를 사용한 TOC 분석기 이 램프에서 샘플로 에너지를 전달하는 새로운 “Active-Path” 기술로 램프 내부 시료에 자외선을 효율적으로 조사하여 유기물을 안정적으로 산화시킵니다.
이 새로운 Shimadzu 기술은 탁월한 측정성능과 엄격한 환경기준을 동시에 충족합니다.

*1: 2020. 08 Shimadzu 멀티컬러 디스플레이 TOC 분석기 조사
*2: 2020. 08 Shimadzu 조사











 직관적 화면 구성 및 대형 디스플레이 화면 적용



스마트한 사용자 인터페이스와 대형 터치 패널 화면은 뛰어난 가시성과 작동성을 제공합니다. 하단 상태 인디게이터 바는 대기, 측정 진행 중 또는 활성 경고와 같은 분석기의 상태를 명확하게 보여줍니다. 작은 흑백 화면을 곁눈질하거나 데이터를 확인하고 작업을 수행하기 위해 별도로 위치한 모니터 또는 컨트롤러로 이동할 필요가 없는 초순수용 TOC분석기입니다.



모니터 화면


상태 표시


트렌드 화면


표 화면





 다양한 설치가 가능한 작고 가벼운 디자인



작고 가벼운 초순수용 TOC 분석기는 테이블 위에 설치하거나 옵션으로 제공되는 브래킷 키트를 사용하여 벽이나 기둥에 장착할 수 있습니다. 두 경우 모두 샘플러를 측면에 부착하여 현장에서 TOC분석기를 보정할 수 있습니다. 이를 통해 가장 편리한 설치 위치를 유연하게 선택할 수 있습니다.







 사용자 친화적 설계로 유지 관리 효율성 향상



도구가 필요 없는 연 1회 유지보수*¹
TOC-1000e는 간단한 구성으로 1년 동안 유지보수가 필요 없도록 설계되었습니다. *²
정기적인 유지관리 부품은 엑시머 램프와 헤드이며, 두 부품 모두 분석기의 전면 도어를 통해 도구 없이 쉽게 작업 할 수 있습니다.

*1: 샘플 특성 및 측정 조건에 따라 달라 질 수 있음
*2: 측정 주기 5분 이상의 경우







 바이알 샘플러 및 표준솔루션을 사용한 현장 교정/검증



옵션 바이알 샘플러를 사용하면 분석기를 작동 현장에서 교정하거나 검증할 수 있습니다.
샘플러는 최대 4점 교정 곡선을 작성하기 위한 4개의 표준 용액을 보관할 수 있으며 교정, 검증 또는 시스템 적합성 테스트에 적합한 표준 솔루션도 제공됩니다.
샘플러와 표준 솔루션 용액은 교정 및 검증을 더 쉽고 안정적 수행할 수 있습니다.







 쉽게 읽을 수 있고 사용할 수 있는 데이터 출력



TOC_1000e는 텍스트(CSV) 또는 PDF 형식으로 데이터 출력이 가능합니다.







 네트워크를 통한 웹 브라우저 데이터 보기/수집



TOC_1000e를 네트워크에 연결하면 PC나 태블릿의 웹 브라우저에서 원격으로 결과를 확인할 수 있습니다.
별도의 소프트웨어 없이 데이터를 파일로 다운로드할 수 있으며, 여러 분석기가 다른 위치에 있더라도 한 곳에서 일상적인 검사를 수행할 수 있습니다.







 신뢰할 수 있는 측정을 통한 초순수 관리



규정 준수 요구 사항을 지원하는 신뢰할 수 있는 분석기
UV 산화-전도도 방법은 간단한 분석기 설계로 매우 민감한 측정을 가능하게 합니다.
이 시스템은 0.1µg/L의 검출 한계로 높은 감도를 달성하여 초순수 수질 관리에 적합하며, USP 및 EP와 같은 다양한 국가의 약전 요구 사항을 준수합니다.











 데이터 관리를 위한 보안 기능





✅   사용자 인증 및 액세스 권한 제어

  • ID와 비밀번호 입력 시스템으로 사용자 인증
  • 네 단계 액세스 권한 제어 (관리자 / 주 사용자 / 사용자 / 게스트)


✅   운영/이벤트 로그

  • 수행한 모든 작업, 측정값 알람, 계측기 오류 및 기타 작업 이벤트 기록
  •  "측정 알람" 또는 "계측기 오류"와 같은 "범주"별 필터 적용하여 로그 기록 탐색가능
  • 자주 수행한 작업을 미리 등록 후 불러오기 가능


✅   통합 데이터 관리

  • 일별 측정 결과를 요약한 일일 보고서와 운영 로그를 LabSolutions 데이터베이스로 네트워크 전송가능
  • 여러 eTOC 분석기의 데이터와 다른 분석 장비의 데이터를 통합관리 가능





옵션 / 소모품 / 표준 솔루션



▣  옵션



 ▣  소모품
▣  표준 솔루션

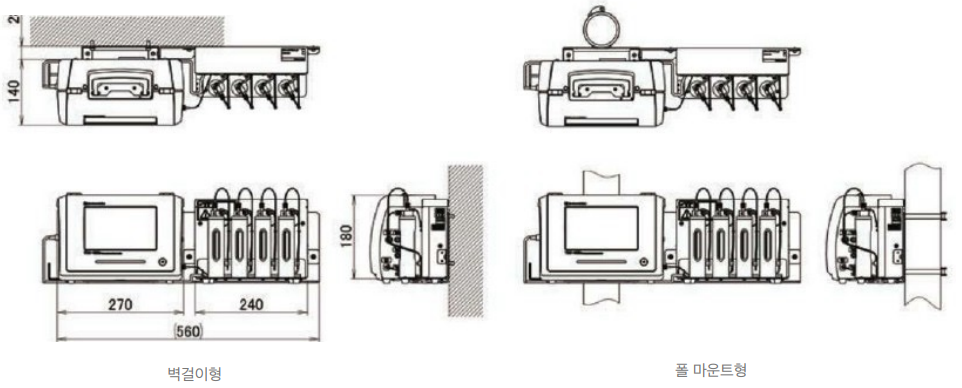

 설 치







바이알 샘플러(옵션)









제품 사양



  • 측정항목 : TOC, 전도(또는 비저항) 및 온도
  • 측정원리 : 자외선 산화 전도도 방법 (UV oxidation-conductivity method)
  • 샘플 수질 조건 :
    - 온도 : 10 ~ 50
    - 유량 : 30 ~ 500
    - 전도도 : 2
  • 측정 주기 : 2.5분, 5분, 10분, 15분, 30분, 1시간, 2시간, 4시간, 12시간 또는 24시간
  • 측정 범위 :
    - TOC : 0 ~ 2000 µg/L
    - 전도도 : 0.023 ~ 206 µS/cm(온도 보정 없음)
    - 사용 온도 : 10 ~ 50 °C
  • 감지 제한 : TOC: 0.1 µg/L
  • 정확성 :
    - TOC : ±5%(자당 500µg/L)
    - 전도도 : ±2%(25°C에서 147 µS/cm)
    - 온도 : ±0.5°C(25°C 기준)
  • 반복성 : TOC: CV ≤ 1 % 또는 SD ≤ 0.3 µg/L 중 큰 값
  • 선형성 : TOC: R2 ≥ 0.98
  • 교정*1 : 4점 교정 곡선을 자동으로 생성합니다.
  • 출력 : USB 플래시 드라이브, 프린터, LAN(파일 또는 인터넷), 모드버스(TCP/IP), 아날로그, 또는 접점
  • 아날로그 출력*2 : 4~20mA 출력, TOC, 전도도, 비저항 또는 온도에서 3개 채널 제공
  • 접점 출력*2 :
    - 알람 : 측정값 알람, 장치 알람, 심각한 고장 또는 전원 공급 중단
    - 이벤트 : 측정, 측정 및 아날로그 동기화 신호 준비 완료"
  • 접점 입력*2 : 측정 시작
  • 디스플레이 : 7인치 컬러 터치 패널
  • 인그레스 보호 등급 : IP33
  • 설치 사이트 요구 사항 : 실내, 주변 온도가 10~40°C인 경우 탁상형, 벽걸이형*4 또는 기둥형*4
  • 전원 공급 장치 : 100~240V AC, 50/60Hz
  • 치수 : W270 × D140× H180 mm
  • 무게 : 약 2.88kg

※*1: 바이알 샘 플러(옵션) 사용, *2: 외부 I/O 키트(옵션) 사용, *3: 브라켓 키트(옵션) 사용
