산업용로봇 전자파적합성 시험 후기
자율안전확인신고 시, 아래 표에 해당하는 위험기계 및 기구는 전기안전시험 성적서와 더불어 전자파성적서(EMC)가 필요합니다.
전자파적합성시험을 통해 정전기 및 전자파로 인한 기계의 오작동을 방지하고 전자기 환경에서 적합한 동작을 하는지 확인하기 위함인데요, 환경안전기술원은 해당 시험을 위해 MOU 협약을 맺은 기관과 시험을 진행하고 있어 보다 신속한 전자파적합성 시험성적서 발급이 가능합니다!
|
전자파적합성 시험성적서 제출 대상 기계·기구
|
비고
|
|
연삭기 또는 연마기
|
수치제어방식에 한함
|
|
선반
|
|
|
드릴기
|
|
|
평삭·형삭기
|
|
|
밀링기
|
|
|
둥근톱
|
|
|
대패
|
|
|
루타기
|
|
|
띠톱
|
|
|
모떼기 기계
|
|
|
산업용 로봇
|
-
|
전자파적합성 시험이란?
제품이 제조자에 의해 생산되고, 이를 사용자가 사용할 때 실제 전기 기기가 외부로 얼마만큼의 장해를 방출하며, 이와는 반대로 얼마만큼의 외부 장해로부터 전기 기기가 내성을 갖고 있는지를 측정하는 일련의 행위입니다.
● 전자파적합성 시험 종류
|
전자파장해(EMI)
|
전도장해시험
|
기기에서 방출되는 전도성 장해에 대한 규제
|
|
방사장해시험
|
기기에서 방출되는 방사성 장해에 대한 규제
|
※ 자율안전확인신고시 대상품의 전자파장해시험은 필수가 아니지만, 요청 시 진행 가능합니다.
|
전자파내성(EMS)
|
정전기 방전 내성 시험
|
기기를 사용하는 사용자나 외부 환경에 의해 정전기가
기기로 방전될 때 기기의 동작 성능 평가
|
|
방사내성 시험
|
주변기기나 외부환경으로부터 주파수에 대한 방사성 에너지가 기기의 표면 또는 노출된 케이블에 유기되었을 대 기기의 동작 성능을 평가
|
|
|
버스트내성 시험
|
전기적 빠른 과도현상에 의한 펄스집합들이 파워포트와 시그널포트에
유기되었을 때 기기의 동작 성능을 평가
|
|
|
서지내성 시험
|
스위칭과 낙뢰 과도현상으로 인한 과전압으로 야기된 단방향성의
서지에 대한 기기의 동작 성능을 평가
|
|
|
전도내성 시험
|
주변기기나 외부환경으로부터 주파수에 대한 전도성 에너지가 기기의
AC,DC 파워포트에 유입되었을 때 기기의 동작 성능을 평가
|
|
|
전압강하내성 시험
|
기기의 사용 중 의도하지 않은 전압 강하 또는 정전으로 인한
기기의 동작성능평가
|
|
◈ 전자파적합성 내성시험(EMS) 기준
|
||
|
A등급
|
시험을 진행 중이거나 시험 종료 후에도 정상 동작을 유지하는 상태
|
|
|
B등급
|
시험 도중에 정상동작에서 벗어나는 오동작을 일으키더라도 시험 종료 후에 정상 동작으로 회복하는 상태
|
|
|
C등급
|
시험 도중에 정상동작에서 벗어나는 오동작을 일으키고, 시험 종료 후에 전원 종료 또는 재시동에 의해 성능이 복원되는 상태
|
|
산업용 로봇
전자파 적합성 시험 과정
|

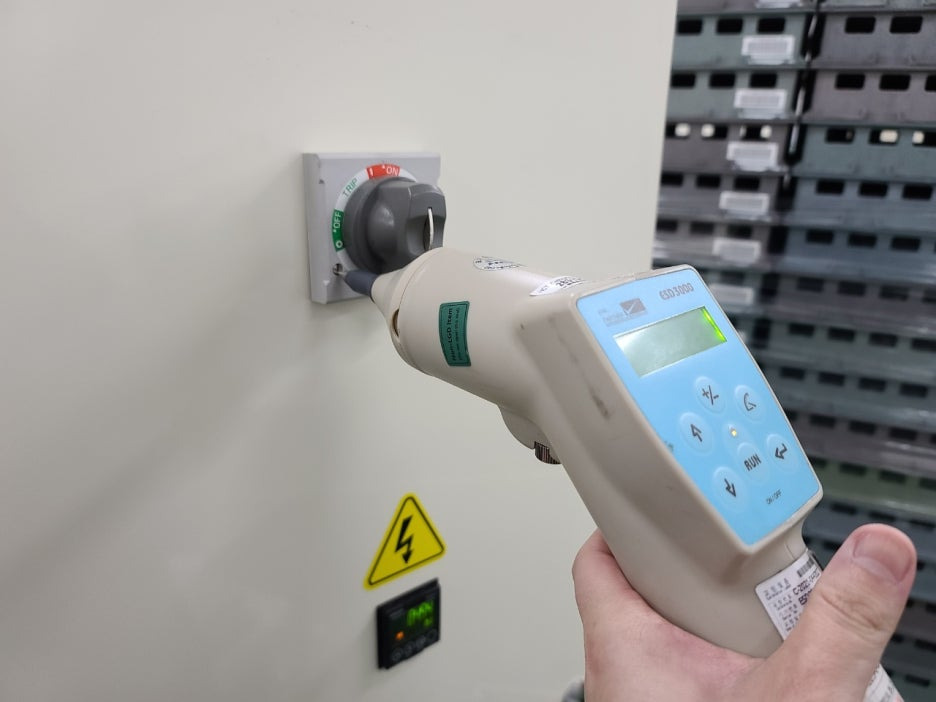

정전기방전 내성시험 - B등급 판정
|
▶ 전자파 방전 내성시험은 사용자로부터 여러가지 요인으로 인해 충전될 수 있는 정전기 방전의 영향을 평가하기 위한 시험입니다. 시험방법으로는 접촉, 기중방전이 있으며 합격 판정기준은 A등급 또는 B등급입니다.
|

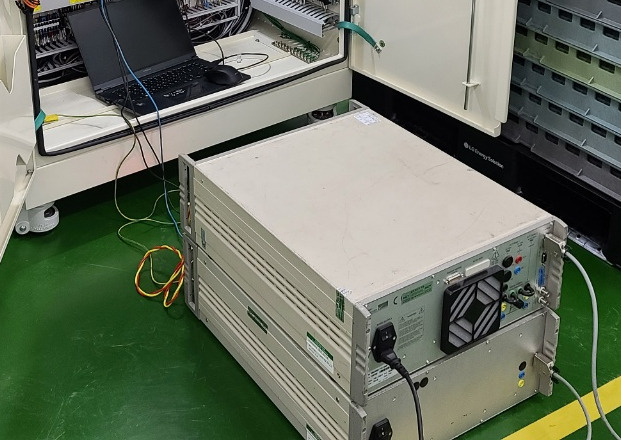

전압강하내성 시험 - A등급 판정
|
▶ 전압변동이 일어났을 때 기기의 내성을 측정하는 시험으로, 일반적으로 현장시험에 전압강하와 순시정전은 모든 제품에 적용되는 시험이 아니지만 시험기기는 정격전류가 16암페어 이하로 이 시험을 적용하게 되었습니다.
|
방사내성 시험 - A판정
|
▶ 방사내성 시험은 주변기기나 외부환경으로부터 주파수에 대한 방사성 에너지가 기기의 표면 또는 노출된 케이블에 유기되었을 때, 기기의 동작 성능을 평가합니다. 90MHz~1GHz범위내에서의 주파수를 장치의 전원선, 신호선 및 제어선에 인가했을 때 장치의 성능저하를 평가하는 시험이며 합격판정 기준은 A등급입니다.
|
버스트내성 시험 - B판정
|
▶ 버스트내성시험은 스위칭 현상으로 발생되는 반복적이고 빠른 과도적 노이즈로 인한 제품의 성능 저하나 오작동 유발을 규제하는 시험입니다. 입력 전원에 ±2kV, 신호선 또는 제어선에 ±1kV를 인가합니다. 합격판정 기준은 A 또는 B등급입니다.
전자파적합성시험 성적서가 필요한 기계라면
환경안전기술원으로 문의주세요 😄
